凯新创达助力某能源集团指挥中心可视化项目建设!

时间:2020/07/29 来源:专业视听网

关键词: 凯新创达、MVP1000全数字超高清图像处理器

项目概况:

该项目属于某能源集团智能可视化建设范畴,含有3×6(18块)液晶拼接屏的超大显示端。为确保调度指挥工作的全面性、可视化,我们按需求为三维可视化平台提供产品设备和技术支持,保证超高清画质体验的同时,实现平台一图展示、可视化指挥调度。

项目建设:

凯新创达在建设此指挥中心可视化调度平台时,考虑到项目中18块高清拼接屏超大显示端的画质体现,信息完整,信号稳定性。采用了MVP1000全数字超高清图像处理器。全数字高清图像拼接处理器系列产品是由本公司研发的最新型图形图像控制器,将多样化的数字/模拟图像、视频源连接至大屏幕拼接墙体、监控系统或其它显示终端上,采用全新的模块化概念,单机可自由组合输入输出模块,多台机器无缝级联实现控制和信号传输的连接。最高支持3840×2160@60Hz分辨率的信号输入,保证画面在大屏拼接模式下的高清呈现。

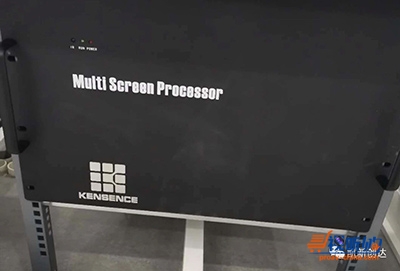

项目中应用的MVP1000拼接处理器

实现的功能优势:

1、全数字化处理,超高清4K输入(向下兼容)以及全通道全高清输出显示

全数字通路,纯数字信号处理系统,输入和输出信号根据特定设备接口的规范可数字可模拟,但是所有信号在系统内部传输都为纯数字方式,并可被无衰减的进行远距离传输。所有信号的处理过程,包括剪切、缩放、去隔行、降噪等都是在系统内部完成的。

能进行2160P高清输入和1080P高清输出独立处理,处理过程始终是全高清1080P信号,不做任何压缩。

2、先进的纯硬件结构,强大的图像运算处理能力,保证系统运行稳定性

纯硬件架构,内部自建核心运算机制,无CPU和操作系统,无蓝屏和病毒的困扰,无插卡式处理器死机故障,启动时间小于5秒,双备份冗余电源,支持电源热备份,可全年持续工作。

强大的数据运算和传送能力,数据传输速率达到6.25Gbps,所有模块化板卡均使用本公司自主研发专门应用于拼接系统巨量数据传输的芯片,彻底根除了多屏处理器数据总线带宽低下引起拼接系统显示速度慢且不稳定的瓶颈,使得多屏处理器具有无与伦比的显示速度。

多屏处理器采用全交叉调度架构高速数据传输技术,底层数据传输由本公司独创的数据调度芯片技术控制,为每路信号动态设置点对点的专线数据通道,每路DVI、HDMI、RGB、视频、网络等图像、视频信号独享各自的专用通道进行传输、保证每路信号的所有信息均可完全实时显示,信号显示速度达到60帧/秒,所有输入通道可不限路数同时流畅播放高清动态画面。

3、画外画平铺模式:多路或者部分信号以任意矩形显示全屏或非全屏显示,单屏最多可以打开四个窗口。

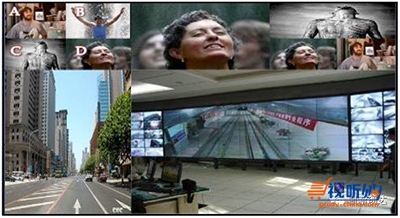

画外画平铺模式

4、单屏幕最多可开16个窗口(选配):在同一屏幕内,最多可设置4个CBD区域,每个CBD区域内可开4个窗口,意即单屏最多可开16个窗口(选配)。

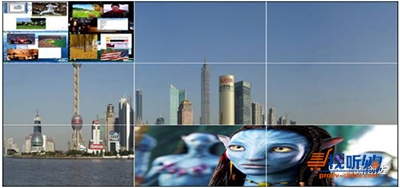

单屏开多个窗口

5、画中画模式:以某幅画面为背景,其他窗口信号采用开窗口平铺显示。

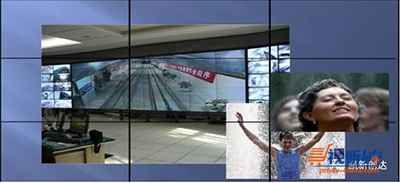

画中画模式

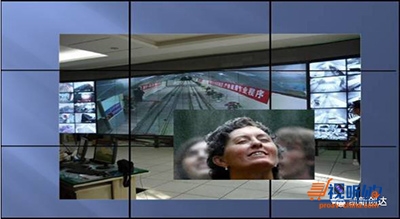

6、叠加模式:以某个通道画面为背景,其他通道的画面在显示时,窗口与窗口之间部分或者全部覆盖,被覆盖部分没有显示。

窗口叠加模式

7、缩放和位移:窗口的大小和位置任意可调。

窗口缩放和位移

8、模式自定义:给用户提供丰富的模式定义功能,32个内置自定义模式,并支持中控的调用模式。

自定义模式

9、图像参数(白平衡/亮度/对比度/饱和度)调整:出厂时的各种图像参数均设置为标准状态,用户可根据需要对个别参数进行调整。可对每路输出图像进行白平衡参数的调整,使得电视墙/拼接墙的综合白平衡达到尽可能完美的状态。

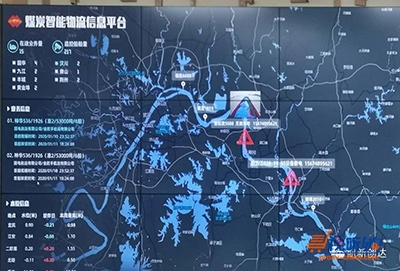

现场实际应用中,结合MVP-1000强大的信号接收和图像处理功能,完美融合了多种格式信号源的接入,配合现场管理电脑双屏双显卡输出模式设置,保证本地显示器1080P的图像显示,同时通过大屏拼接处理技术,显卡扩展模式下4K输入至大屏显示,既保证了操作席正常坐席管理,又实现了可视化超高清显示。

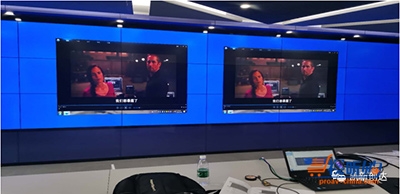

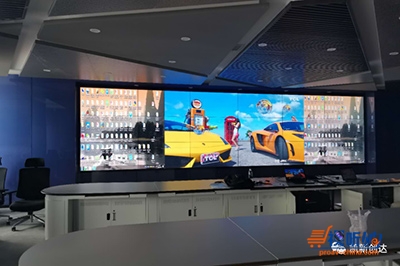

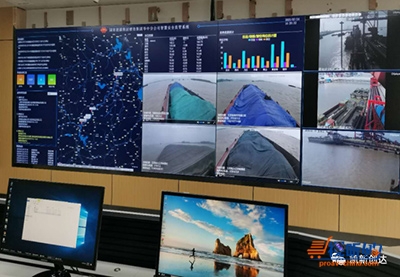

现场照片1

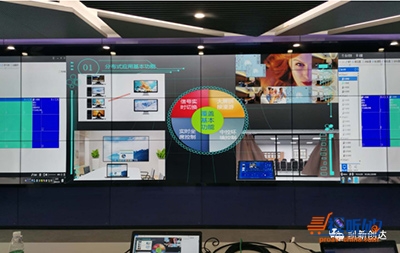

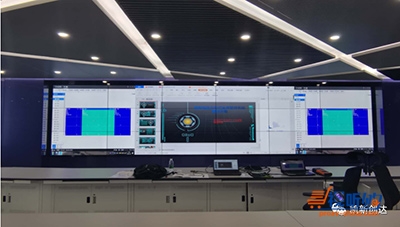

现场照片2

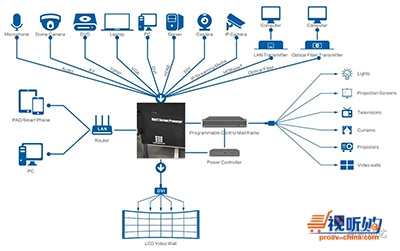

应用示意图:

经过一段时间的使用,处理器的稳定性以及强大的功能和独特的技术都得到了客户的认可。我们会一直以创新、服务为宗旨,为用户创造先进完美的产品体验。
