语音指令是许多应用中的一种流行功能，也是让产品具备差异化市场竞争力的优势之一。麦克风是任何基于语音或语音的系统不可缺少的主要组成部分，而驻极体麦克风凭借体积小、低成本和高性能的特点成为了此类应用的常见选择。
本文围绕高性能、成本敏感型电路系列文章的主题，为大家介绍体积极小、成本优化的驻极体电容式麦克风前置放大器的设计。该设计采用TLV9061，这是业界最小的运算放大器（op amp），采用0.8mm×0.8mm超小外形无引线（X2SON）封装技术。驻极体麦克风放大器的电路配置如图1所示。

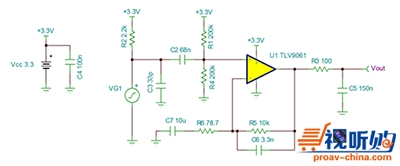

图 1：同相驻极体麦克风放大器电路
大多数驻极体麦克风都采用结型场效应晶体管（JFET）进行内部缓冲，JFET采用2.2kΩ上拉电阻进行偏置。声波移动麦克风元件，导致电流流入麦克风内部的JFET漏极。JFET漏极电流在R2上产生电压降，该电压降交流耦合，偏置到中间电源并连接到运算放大器的IN+引脚。运算放大器配置为带通滤波的同相放大器电路。利用预期的输入信号电平和所需的输出幅度和响应，您可以计算电路的增益和频率响应。
让我们来看一个电路的示例设计，用于+ 3.3V电源，输入为7.93mVRMS，输出信号为1VRMS。7.93mVRMS对应于具有麦克风的0.63Pa声级输入和-38dB声压级（SPL）灵敏度规格。带宽目标是将300Hz的常见语音频率带宽传递到3kHz。
公式1显示了定义VOUT和AC输入信号
公式2根据预期的输入信号电平和所需的输出电平计算所需的增益：
选择标准的10kΩ反馈电阻，并使用公式3计算R6：
要将所需通带中的衰减从300Hz降至3kHz，请将上（fH）和下（fL）截止频率设置在所需带宽之外（公式4）：
选择C7设置fL截止频率（公式5）：
选择C6以设置fH截止频率（公式6）：
要将输入信号截止频率设置得足够低以使低频声波仍能通过，请选择C2以实现30Hz截止频率（fIN）（公式7）：
图2显示了麦克风前置放大器电路的测量传递函数。由于高通滤波器和低通滤波器之间的窄带宽和衰减，平带增益仅达到41.8dB或122.5V / V，略低于目标。

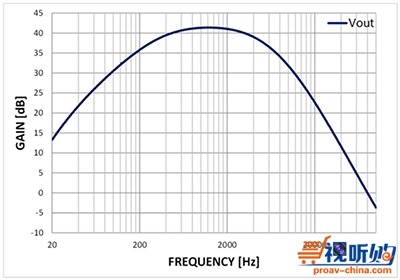

图 2：麦克风前置放大器的传输功能
采用TI的X2SON封装技术将电路安装到6mm直径驻极体麦克风的背面。由于安装尺寸限制，需要采用非常小的运算放大器：TLV9061的占位面积仅0.8mm×0.8mm。此外，0201小尺寸电阻和电容最大限度地减小印刷电路板（PCB）面积，您也可以采用更小的电阻来进一步减小该面积。印刷电路板布局如图3和图4所示。

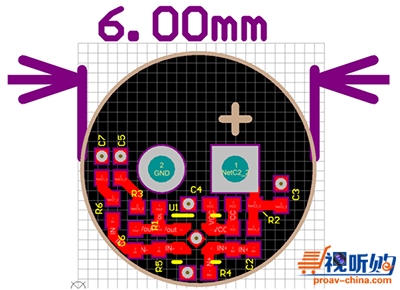

图 3：安装6mm直径驻极体麦克风背面的麦克风前置放大器布局

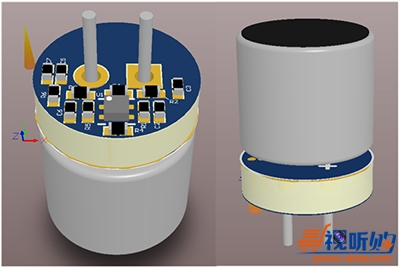

图 4：PCB设计的三维视图，显示了麦克风和PCB的不同角度
您可以调整上述设计步骤，以满足不同的麦克风灵敏度要求。在使用TLV9061等小型放大器进行设计时，请注意参考“采用TI X2SON封装进行设计和制造中的布局最佳实践”
