力卡无线天放系统打造贵州省小城建设发展大会六枝特区无线发射基站

时间:2016/11/08 来源:专业视听网

关键词: 力卡无线天放系统、音频

【专业视听网报道】:响应国家建设要求,贵州打造旅游强省,重视文化旅游建设,贵州六枝特区作为一个试点工程,建设完成后,由特区党委副书记、特区党委常委和政府副区长到郎岱镇调研第五届全省小城镇建设发展大会观摩路线。按照观摩路线,车览月亮河乡布依风情小镇,实地观摩迎祥广场、夜郎百草园、郎岱一中项目点,认真听取项目开展情况的汇报。

(开场舞蹈表演)

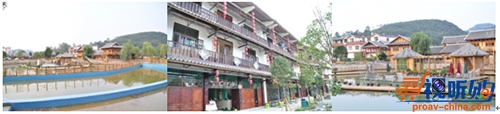

(来自全省的多个代表团领导参观商业街旅游饮食区)

(专业媒体采访)

大会位于六枝特区三个乡镇落别、郎岱和岩脚共10余公里,起初选择了一些大品牌的无线音频系统进行比对,但考虑到工程地势特殊,对无线信号传输和天线系统的要求较高,且需要足够的技术人员到场增援,所以最终贵阳佰汇声光舞美技术有限公司为大会观摩路线音响扩声系统选配了力卡HR-31S无线音频系统共130套,搭配力卡43台R-14D分集式天线分配系统和55对R-22AU指向性天线,三基贝塔斯瑞防水音箱共400只,出色地完成了此次重大项目建设。

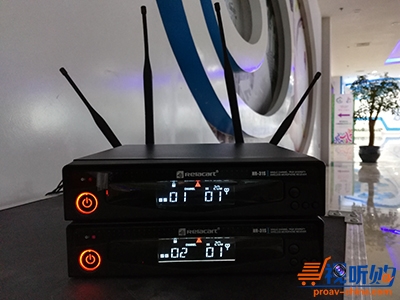

(Relacart HR-31S无线音频系统)

跨越户外10公里 克服现场恶劣环境

贵州六枝特区别名中国凉都·盆景山城,山多树多,夏无酷暑、冬无严寒,雨量充沛。周边还有很多的移动发射塔,是现场安装过程中最大的干扰源,给此次工程安装带来很大的难度。下雨天气霉湿,发射距离有所减弱,在布点过程中需要对存在的盲点进行整改。此外,观摩路线总长10余公里,导游穿梭在广场、博物馆、文化建筑、旅游饮食区的古街和商业街等大街小巷,要确保话筒在沿途都能稳定发声,天线系统安装信号需覆盖周围几十公里,这对天线系统也是一项考验。在安装过程中,领导多次到现场勘查,力卡技术人员根据要求不断修改、磨合得到最终的布点结果。

排除干扰完成无线发射基站建设

这个工程最大的难度在于如何避开干扰源来建设无线发射基站,再通过每个基站的天线桥接来满足几十公里内的信号覆盖要求。安装根据导游的路线来定,路线的更改,需要不断对安装点进行评估和选择。三批领导分别参观落别、郎岱和岩脚这三条观摩路线,每条路线大概有两三百人,导游配搭力卡H-31手持话筒、T-31迷你腰包和头戴话筒进行沿途解说,所以需要很精确的进行布点。

(来自全省的多个代表团领导参观现场)

整个六枝特区工程130套HR-31S无线音频系统共建设了65个无线发射基站,详情如下:1、落别30个基站:HR-31S无线音频系统60套,R-22AU指向性天线20对加10对圆柱天线;

2、郎岱14个基站:HR-31S无线音频系统28套,R-22AU指向性天线14对;

3、岩脚21个基站:HR-31S无线音频系统42套,R-22AU指向性天线21对。

(整个工程力卡基站分布图)

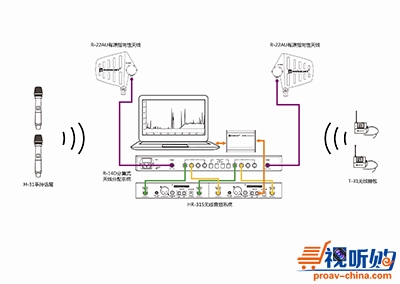

(力卡HR-31S无线音频系统及天线分配系统连接图)

落别这个乡镇建设的基站最多,其中包含了三个小点:布依族博物馆、广场加大馆(3号馆)和安置房。多山多树的环境对现场设备安装影响较大,最初技术人员采用干扰点排除的方法,避开移动发射塔,考察现场干扰频率,安排无干扰的频点进行安装。但是涉及到无线频率规范问题,国家规定每个地方的无线频率都存在禁用的频率,可用的U段频率分为四组:A段:763~796MHz、B段:730~762MHz、C段:697~729MHz和D段:662~694MHz。

在大体布局时,对现场布点的预估与实际定点的安装点有出入,技术人员需要在导游经过路线的位置设计不同间隔的点来进行安装,对错估的点进行调改。最后,增加技术增援,利用频谱仪对四段可用U段频率进行测试,发现在落别和岩脚这两个乡镇,A、B、C三段的频率干扰都很大,最终在这两个区域选用了D段的频率进行安装。

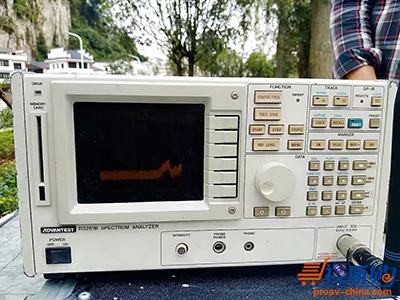

(现场用频谱仪进行扫描)

天线系统桥接保障信号稳定传输

观摩路线全程10几公里,每个无线发射基站共用一对R-22AU指向性天线,一些如博物馆和室内文化建筑里会有一些指向性天线无法进行信号覆盖的盲点,此时就利用力卡HR-31S无线音频系统主机自带的圆柱天线(1/2波长天线)对盲点进行信号补充。

(圆柱天线(1/2波长天线))

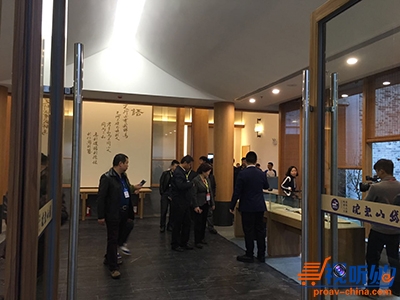

(领导们参观博物馆)

领导要求把设备隐藏好,为保障周边几十公里范围内的信号稳定,在天线系统搭配上,选择R-14D分集式天线分配系统跟R-22AU指向性天线一起使用,以解决大面积、多方向的远距离无线传输,保障传输信号的稳定性。根据导游巡讲的位置,共安装了55对R-22AU有源指向性天线,分布在街边两侧、山坡、树枝和屋顶等地方,技术人员爬梯踏瓦、爬坡爬树一一根据计算好的点进行调改安装。

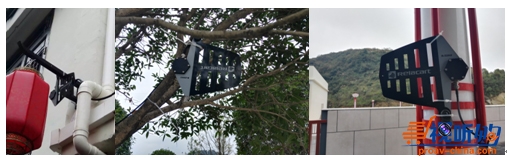

沿路街道、树上天线、室外楼顶天线安装

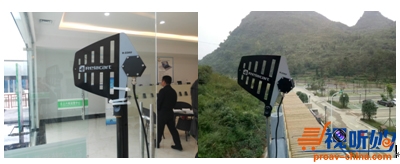

室内、户外天线安装

历时两个多月的工程安装已竣工,领导参观完已验收。完整的音频系统布置,力卡HR-31S无线音频系统和天线分配系统提供最终最完美的解决方案,六枝特区的建设,相信这是贵州,乃至全国的一个始发点,得到贵州省领导的一直认可和好评!

最后附上现场精彩视频回顾--跨越户外工程10公里,130套力卡HR-31S无线真分集系统挑战新高度!
