Extron视音频解决方案成功助力 BCIT 世界领先级健康科学中心

时间:2023/09/08 来源:专业视听网

关键词: 爱思创电子、AV 产品及软件

位于加拿大温哥华的不列颠哥伦比亚理工学院 (BCIT) 需拓展培训空间,来满足全省对专业有素的健康护理人员日益增长的需求。该校健康科学院建造在其本拿比校区的健康科学中心 (HSC) 正是应需而生。它旨在通过集成 AV 技术的协作学习环境和尖端医学设备,将基于场景的实操体验融入日常理论学习中。

四层高,占地 9909 平方米的 HSC 是加拿大顶级的情境式健康护理培训中心。内部配备自主学习教室、会议室、计算机实验室、可分离式报告厅以及诸多基于专业课程的教学实验室。

Extron 作为核心设备供货商与设计顾问 McSquared 和集成商 AVI - SPL 全程保持紧密合作,将 BCIT 的健康科学院打造成为世界最先进的健康医学专业培训中心之一。

- Marcel Schoenenberger

首席顾问

McSquared

项目挑战

结构部署要求:

优化视线、抑制噪音和独立的声学空间。

AV 系统功能要求:

 最佳的视频质量,AV 信号切换,不同信号格式间的视频转换,声音还原以及课堂录播及流传输

 直观的控制系统需支持通过室内的触摸屏和各类无线便携式设备实现多点位控制

 信号内容可支持本地演示,亦可支持在校园内外的远端演示

 实验室系统可整合来自计算机、PTZ 摄像机、医疗设备乃至技术增强型人体病患模型的信号

 各AV系统都支持远程、实时监控,以及实验室和控制室之间的私有及公共通信

解决方案

为满足以上严苛的需求,设计顾问 McSquared 最终选用了 Extron 的 AV 产品及软件。虽然 Extron 产品遍布整个培训中心,但本文将重点聚焦集成 AV 系统,使同学们能够学习如何在受控环境下安全行医的模拟实验室。

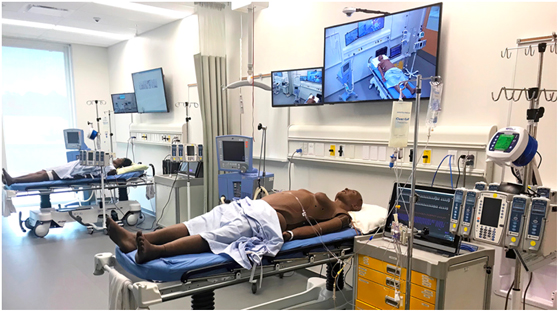

此类实验室可模拟从医院和医疗实验室设置,到急诊响应和分诊等不同情境。现场提供诊疗室、技术增强型病床、带 AV 连接的急救车、护理呼叫系统、药房系统和用于危机处理培训的模拟伤害模型。每间实验室都关联一间控制室,并包含八个病床工作站。控制室单个工作站可管理两张病床,允许不同情境同时运行。

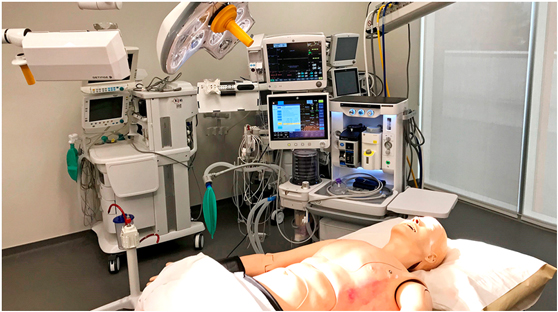

病床周边配备 1 到 4 台 PTZ 摄像机,Shure® 无线麦克风系统,天花板扬声器和 Sharp® 50" 墙面显示器。床上方的 PTZ 摄像机可采集现场画面用于流传输/存档,并为控制室操作员进行监控及交互式通信提供便利。特定病床工作站的铰接臂加装 24" 显示器,两路 HDMI 输入端自天花板垂下,另有至少带 1 路 HDMI 输入的墙面板及一路内置于手术灯具的定焦摄像机。部分演示工作站还配备多普勒超声或肾透析机等专用医疗设备。

显示内容包括来自患者模拟器或计算机的生命体征数据、其他计算机和设备生成的健康数据以及 PTZ 摄像机采集的画面内容。

与 AV 系统关联的有学习管理系统 (LMS) 、健康记录和汇报系统 (HCDS),以及 Kaltura® 课堂录播内容管理平台。该配置可采集多达 4 路视频媒体流, 并以 1080p 的分辨率,实现四窗口同屏显示,或以 4K 分辨率全屏显示单通道视频。每路视频流均可被存档,用于后续回放。

中心内配备超过 50 个人体病患模拟器。每张病床上的“病患”都对接 AV 系统及专业医疗设备。床头的 Extron TouchLink® Pro 10" 触摸屏用于系统控制。模拟器可模拟不同疾病症状,且大部分可模拟一种或多种人体生理反应。模拟器内置有扬声器,且多数还配备麦克风,用于实验室学生和控制室操作员之间的诊断会话。各单元可通过 Wi-Fi 网络连接至路由器。

NAV Pro AVoIP 连通一切

NAV 系统成功将主动学习/教学空间、实验室及各类模拟器连接在一起,从而能灵活将任一信号源路由至任一显示器。NAV 编码器可分别对接病床工作站的 PTZ 和半球型摄像机,以及病床和教师工作站计算机以及墙面板的 HDMI 连接。这里共有超过 230 台 NAV 编码器通过 IP 网络传输高品质、极低延迟的视频和 AES67 音频,还有超过 170 台 NAV 图像解析度转换解码器负责接收来自各编码器的信号,为中心内各工作站的大屏显示器和桌面显示器提供像素级完美的图像品质。

ShareLink Pro 和用于主动学习的 LinkLicense

各工作站配备有 Extron ShareLink® Pro 无线演示网关。它们可提供安全的连接,将来自学校平板电脑及其他获得授权的便携式设备的信号内容接入各实验室的 AV 系统。这也使得 HDMI 墙面板能够访问 NAV 编码器。

协作式网关集成的主动学习 LinkLicense® 可通过多显示器的应用,促进学生小组之间或师生之间展开课业内容的对比及讨论。它也使得各病床工作站均可通过运行 Extron Control App 的平板电脑来进行操控。AVoIP 和控制系统可在具有多播功能的企业网络上部署并运行。部分房间通过 Zoom™ 支持远程学习和协作。专用电脑主机安装的视频会议软件通过 Extron MediaPort 200 USB 桥接器连接至 AV 系统。

为保障声音的品质及录播清晰度,各实验室均配备 Extron XMP 系列音频扩展矩阵处理器。它的 24 个 AEC 通道可确保病床工作站与远端位置间的清晰通信。该处理器可为 48 路信号源和 48 个端点之间提供  Dante® 连接。技术人员可使用 Dante Domain Manager 执行用户身份验证和基于角色的安全防护。Extron AXI 系列 Dante 音频接口可在必要时提供音频输入/输出。该解决方案也支持 Dante 系统在 BCIT 网络架构内的无缝扩展。

控制无处不在

通常情况下,控制室操作员负责连接集成的各系统,并向场内参与者提供远程语音响应。在教师指导/协作学习模式下,教师可在病床边使用触摸屏或运行 Extron Control App 的平板电脑控制病患模拟器、医疗设备、计算机和其他信号源,乃至 AV 系统。

当教师选择从控制间设定场景模式,则由工作站的操作员接管设备。教师通过桌面麦克风,无线领夹式麦克风或耳麦与实验室内戴耳麦的同学进行交流。控制室和实验室之间的双向通信通常可使用各工作站人员配备的一键通麦克风,以及与各病床对接的天花板麦克风和扬声器来实现。无论采用何种方式,所有的通信都将被记录,以便于流传输及存档。

各实验室的控制系统都集成在一台带 LinkLicense 的 Extron IP Link®Pro 控制处理器上,大型实验室则配备多台。控制处理器可通过 Extron Global Scripter 这一基于 Python 的开发环境进行编程。用户界面则通过 GUI Designer 创建,以确保直观的布局,并可轻松复制到多个触摸屏。

成果反馈

与 Extron 团队的合作非常愉快,沟通也很顺畅,且现场有 AVI-SPL 的团队与之配合,使得远程调试非常成功。由于该项目发生在疫情期间,Extron 团队能够在不入境加拿大的前提下,远程提供技术支持,这也是非常值得我们为其点赞的。

----Corey Furnell

高级客户经理

AVI-SPL

BCIT 全新的 HSC 是加拿大规模最大的情境式健康护理培训中心,也被公认为世界最先进的中心之一。自第一天开课起,它持续通过构建主动学习及多元而复杂的模拟情境,推动学校的临床教学不断创新、发展与进步。集成的 Extron NAV 系统及更多优质产品和技术确保同学们在学习所需理论知识的同时,收获更多有效的操作经验,以期在未来更好地服务当地公民。
