如何设置美乐威Pro Convert AES67音频同步?

时间:2022/12/27 来源:专业视听网

关键词: 美乐威Magewell、Pro Convert AES67、音频同步

美乐威Pro Convert AES67基于IEEE1588 协议,又称 PTP(Precise Time Protocol,精确时间协议),可以实现在设备之间亚微秒级别时间同步精度。本文将和大家介绍如何配置当前设备的PTP时间同步。

1.设置PTP同步参数

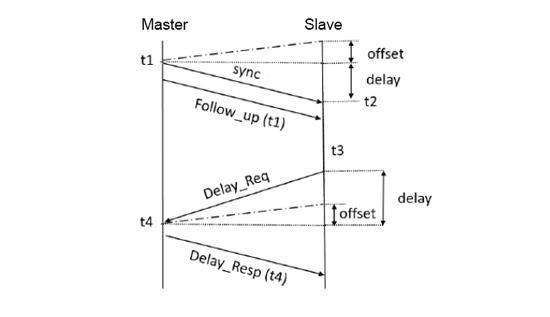

两台设备中,一台设备作为主时钟(Master),一台设备作为从时钟(Slave),利用延时响应机制相互发送同步、跟随、延迟请求和延迟请求响应报文,来计算得出两者时钟偏差(offset)和网络延时(delay),之后通过修正本地时钟进行时间同步。整个过程如下图所示:

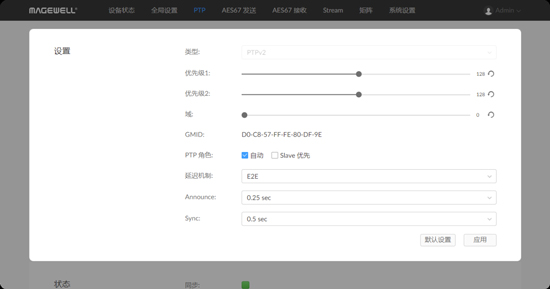

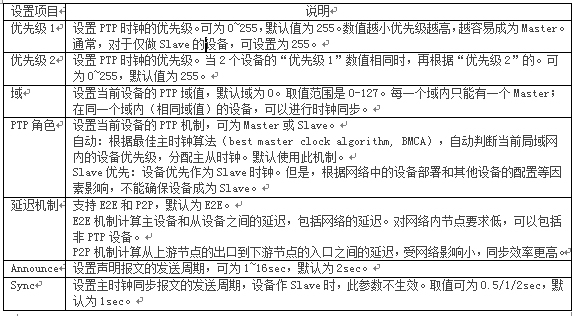

登录进入Pro Convert AES67的WebUI,进入“PTP”页签,可以设置以下参数:

2.查看PTP状态

“同步”:绿色表示PTP已同步,红色表示未同步。

“锁定”:显示当前锁定的Master时钟的GMID。

“角色”:显示当前设备的时钟角色为Master或Slave。

3.查看PTP统计数据

统计并显示最近5分钟内的PTP数据。当设备作为Master时钟时,如图1;设备作为Slave时,示意如图2。统计周期内多次超过±2000ns时,说明当前接入的网络拥塞较重,建议改善网络。

图1 设备作为Master时钟

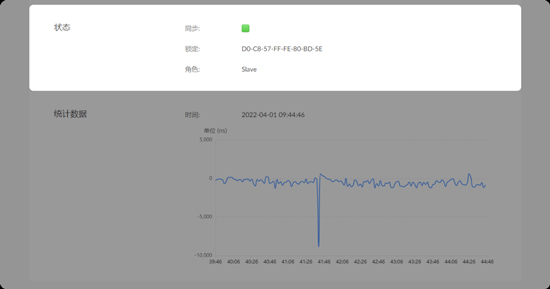

图2 设备作为Slave时钟
