科视LiteLOC,亮度色彩任我掌控!

时间:2021/08/26 来源:专业视听网

关键词: 科视Christie、一体化 RGB 纯激光投影机、D4K40-RGB、Griffyn 4K32-RGB、CineLife+ 系列

投影机是否有可能在整个使用周期中稳定如初,以高质量的投影效果呈现内容?长时间自动保持色彩平衡和亮度,不受环境温度波动影响?RGB 纯激光投影机能否实现出厂校准?

RGB 纯激光技术采用固态激光二极管,可克服激光荧光体中复杂荧光轮的限制。三个激光二极管组成的阵列光源产生红绿蓝三原色,使投影机亮度达到 75,000 流明。

科视一体化 RGB 纯激光投影机,如面向专业视听的 D4K40-RGB、Griffyn 4K32-RGB 以及面向影院的 CineLife+ 系列,都可以表现 Rec. 2020 的高品质色域,通过采用全新的 Christie LiteLOC 技术,保持更精准稳定的亮度和色彩。

LiteLOC 如何保持亮度和色彩?

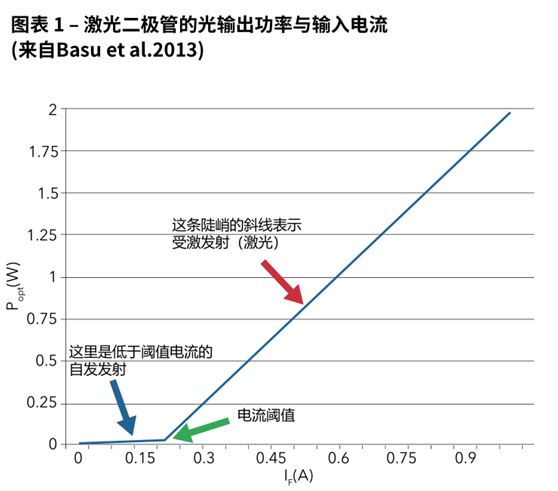

要理解 LiteLOC 如何控制亮度及色彩,需要先了解激光二极管的运作方式。每个红绿蓝的多激光二极管阵列中都分布有大量二极管。图表 1 显示,随激光二极管的驱动电流不断增加,它会先开始自发射,电子会被驱动到更高的能态后衰减,发射出类似于 LED 的光子。

当电流达到一定阈值时,就会发射足够多的光子,它们刺激发射更多的光子,并在增益腔内的平行镜间来回反射。沿着一条轴发射的激光会被增强和放大,然后设备开始发射激光并产生高度定向的光束。

相干波会以一道由相同频率和波长的光子波/光子粒子组成的平行光束形成并打破镜面。激光二极管的输出功率图接近于一条直线,像极了一个线性函数。

激光二极管会对温度作何反应?

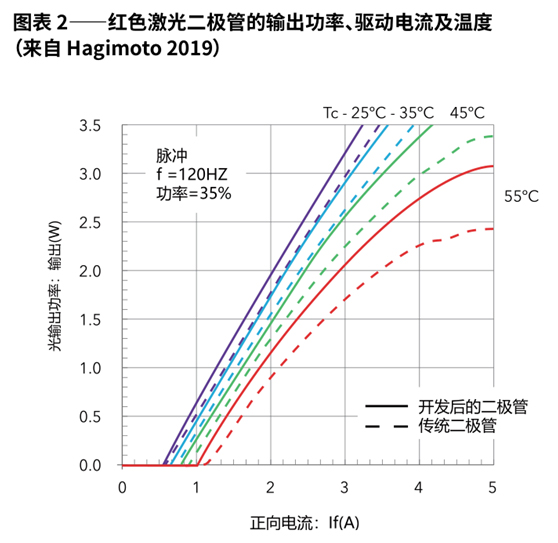

最近一篇 SPIE 论文中讨论到电影市场普遍使用的 3.5W 红色激光二极管。见图表 2,和许多电子设备一样,在凉爽的环境下可以更好地工作(也和人类一样)。当温度为 25℃(紫色线条)时,设备运行效率最高,在 3.2 A 电流下输出功率最高(按 W 计)。

随着温度升高到 55 摄氏度(红色线条),功率开始下降。如温度继续升高,激光二极管可能停止运行。如温度过低并在潮湿的环境中温度低于露点,可能形成凝结,大幅缩短使用寿命。因此,将温度控制在特定的平衡点至关重要。红色激光二极管的电光转化效率为 43%,在 638 nm 波长下效率非常高。在激光荧光体投影机中,这种方式要比从黄色荧光轮中过滤提取红色的效率高出许多。(Hagimoto, 2019 年)

掌控亮度与色彩

要在投影机中实现对亮度和色彩的精准控制,答案就藏在激光二极管相关的物理学知识中。科视的科学家们开发了一种高效算法,通过矩阵数学来解线性方程,从而精确控制电流驱动软件,匹配选定的色彩目标。

这种算法可以在反馈回路中通过内部的色彩传感器,在温度波动和激光设备老化的情况下,保持 RGB 激光的输出功率,确保色彩随时间推移保持稳定。

算法和软件的运行非常复杂,但结果令人欣喜。色彩可以被锁定在白点目标上,不会随时间推移出现色彩漂移,这与灯泡或有所限制的激光荧光轮不同。

LiteLOC 算法可快速适应突发变化(例如热电冷却器的调整等等)。闭环反馈是一种简单有效的方法,可以将控制参数与反馈参数直接联系起来。

LiteLOC 的实际应用

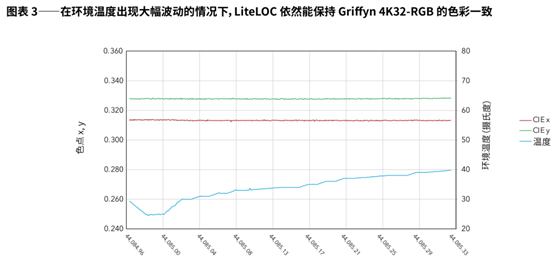

实践出真知,LiteLOC 非常适合 Christie Griffyn 4K32-RGB 纯激光投影机。如图表 3 中所示,温度出现大幅波动,在 8 小时内从 25 ℃ 升到了40℃(蓝色线条),LiteLOC 仍能保持色彩一致性(红色线条表示的 CIE x 和绿色线条表示的 CIE y)。

恒定的亮度

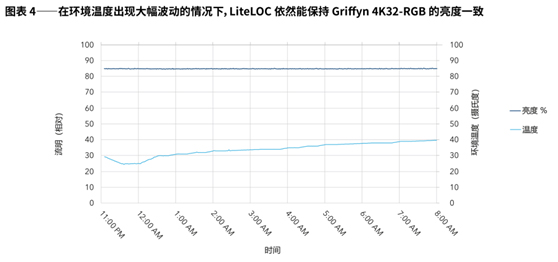

如图表 4中所示,Griffyn 可以长时间保持稳定亮度,当温度发生大幅波动(青色线条),功率仍保持在 85%。你可以使用配备 LiteLOC 的 RGB 纯激光投影机来应对环境条件不稳定的场景,如音乐会、户外投影映射,或者长期在娱乐场所中使用,例如环幕影院或主题公园的黑暗骑乘,这些场所都有别于温度相对容易控制的室内投影场合。

稳定的色彩

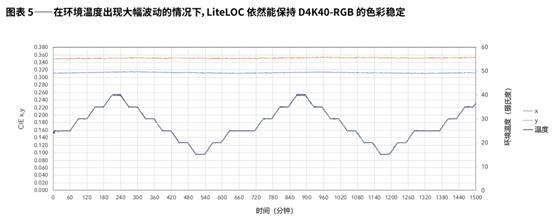

45,000 流明的 Christie D4K40-RGB 激光投影机也使用了 LiteLOC。如图表 5 所示,即便温度出现大幅波动(蓝色线条)1,它依然能够保持 DCI-P3 Theater CIE xw、yw 稳定在 D63 6300K(0.314, 0.351)的白点。基本上只要设置一次亮度就可以“放手不管”,投影机会自动监控校正。如您要在球幕上执行多投影机融合投影,这一功能也会带来诸多帮助。

Christie LiteLOC为您带来稳定的图像亮度与色彩

LiteLOC 助一体化 RGB 纯激光投影机自动保持色彩和亮度,使其能够在多年的运行时间内保持稳定,几乎无需维护。

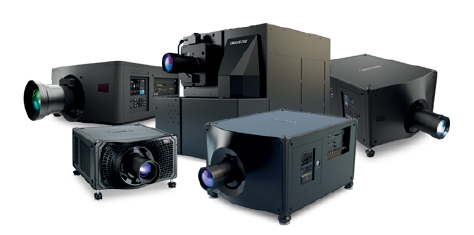

D4K40-RGB、Griffyn 4K32-RGB、Mirage SST、Eclipse、M 4K25 RGB即将发布。
