Datavideo横竖屏一体机KMU-200 4K信号输入与网络设置

时间:2020/08/24 来源:专业视听网

关键词: Datavideo、横竖屏一体机KMU-200

4K+超高清输入

KMU-200支持在4K分辨率下的所有视频信号格式的输入,及支持4K摄影机的输入也同时支持PC电脑端的4K信号输入。

首先看一下在摄影机端如何使用4K信号输入到KMU-200切换台

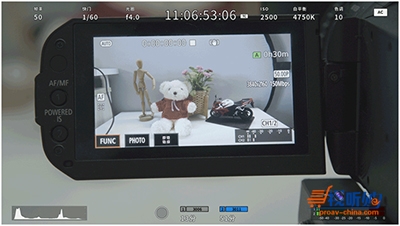

按下佳能XF405摄影机先看一下机内记录设置的分辨设置为3840×2160的4K分辨率

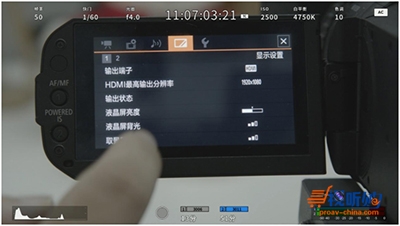

找到摄影机的【显示设置】【HDMI最高输出分辨率】默认是【1920×1080】也就是现在连接输出到KMU-200切换台的分辨率。

在KMU-200切换台双指向下滑动,打开系统设置菜单

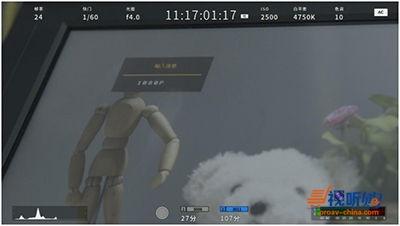

点击【输入信息】查看输入信号的状态

当前【输入信息】的状态为【1080P】

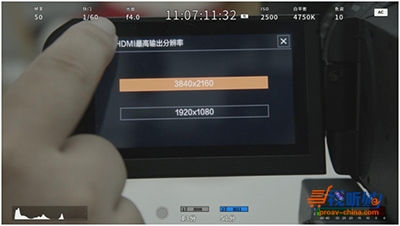

在摄影机上设置【HDMI最高输出分辨率】

设置输出最高分辨率为【3840X2160】4K分辨率进行输出视频信号

这就设置完成了佳能XF405摄影机【HDMI最高输出分辨率】3840×2160

再次用双指下滑打开KMU-200切换台的系统设置菜单,进入【输入信息】选项

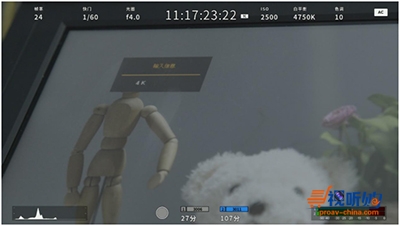

就可以看到当前画面【输入信息】为4K显示了。

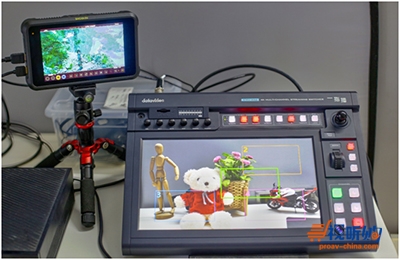

即可实现KMU-200切换台1 路 4K 超高清输入转换为 4 个高清画面,只需要一台摄像机即可创造出四机位画面效果,为您提供视频切换的多画面选择。

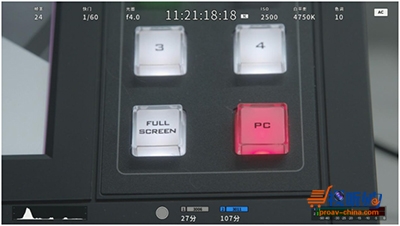

在直播状态下按下【PC】切换到计算机输出的时候

切换到PC状态,同样也是支持PC端的3840×2160分辨率的信号输入和输出到直播状态。

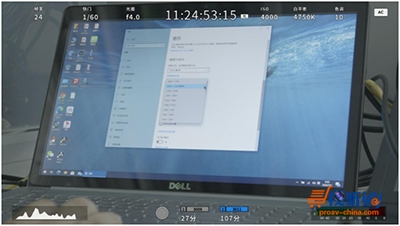

在PC端设置【显示】输出分辨率设置为【3840×2160】4K分辨率。

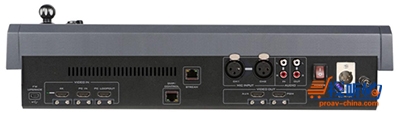

这时候有朋友会问了,就一个摄影机接口要是需要额外增加摄影机怎么办,或者增加其他设备怎么办?这个问题KMU-200切换台早就想到了,在机身背面的PC接口不仅可以连接PC设备也可以使用其他设备进行输入。

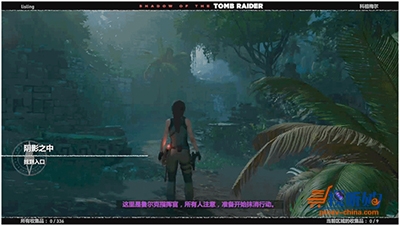

这回将这个PC接口 PCIN 输入换成Microsoft Xbox ONE游戏主机进行连接

在正常直播状态下按下PC按钮就可以切换到游戏主机界面。

这样就相当于多了很设备可以连接到KMU-200切换台,并且不影响主摄影机连接。PCIN接口可以输入手机、IPAD、电视机顶盒、电脑、游戏机、摄影机等等众多4K视频设备。

网络联机与装置搜寻

网线连接到笔记本接口后先开启电脑。这里需要注意:一定是笔记本电脑已经开机完成以后再插网线,否则有时电脑会进入网络启动状态。

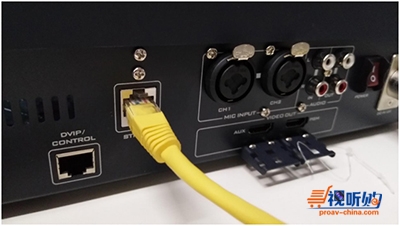

进入电脑开机界面以后,在KMU-200切换台关机状态下将网线连接到【STAREAM】接口,然后开机操作。

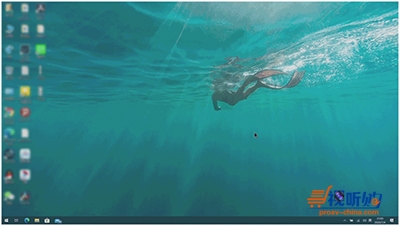

开机进入电脑桌面,先不要着急设置IP地址,因为刚开始使用时无法知晓KMU-200切换台的IP地址是什么,有可能是随机的地址。

打开浏览器输入地址:https://www.datavideo.cn/downloads

在搜索栏输入 IP Finder 查找这个IP寻址软件,会看到很多个版本,选择其一下载即可,任何型号的都行。

下载完成,将软件解压缩到电脑桌面即可,无需特别安装双击就可以运行了。

找到电脑【网络和internet设置】选择【更改适配器选项】

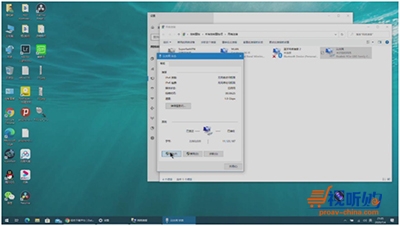

点击【以太网】鼠标右键点击【状态】

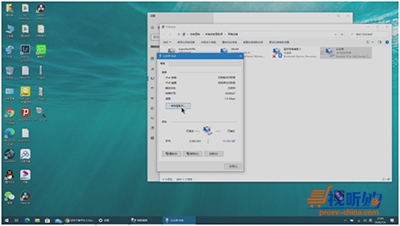

点击【详细信息】

先看一下电脑的IP地址是什么,自动配置IPv4地址。如果显示169.254.168.56或者其他的都是错误的,这样无法搜寻IP。

点击以太网状态【属性】

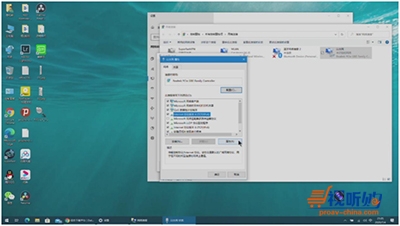

找到【internet协议版本4(TCP/IP4)】点击【属性】

按照上图输入地址

IP地址:192.168.1.100(这里可以自己定义,通常都是100-200)

子网掩码:255.255.255.0

默认网关:192.168.1.1

DNS服务器设置:8.8.8.8

输入完成以后点击【确定】关闭以上所有窗口。

使用搜寻软件,找到KMU-200切换台地址,笔者的是192.168.1.200(您的可能结果不同,按照您的搜索结果进行记录后面的操作)

这样就完成了KMU-200切换台的网络设置操作。

到这里我们已经取得了计算机和KMU-200内部的网络推流设备的 IP 地址。输入IP 地址到浏览器的网址列并按 ENTER 键。

用户接口网页

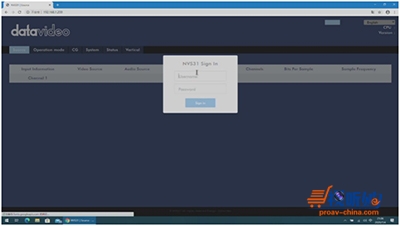

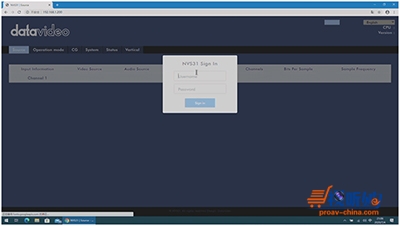

在弹出窗口输入用户名称(ADMIN)和密 码(000000)登入。

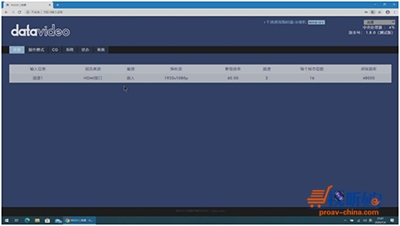

登录以后首先看到的是【资源】界面,显示一下目前设置的信息,在右上角可以设置界面的语言默认【简体中文】

在【操作模式】界面有两种选择默认是【录像】,点击【串流】(串流就是可以通过计算机联网来实现网络推流)

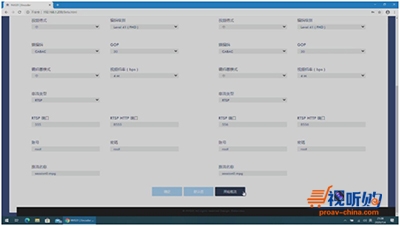

在【串流】界面里面可以自己设置并且保存两组串流数据记录。

在【串流】界面向下滚动就可以找到【开始推流】按钮了,点击即可以开始网络推流直播。

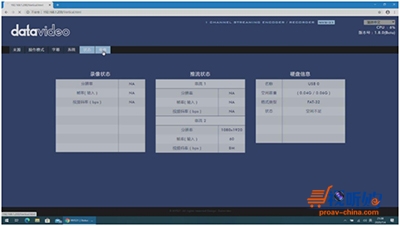

在【状态】选项下可以查看【录像状态】【推流状态】【硬盘信息】

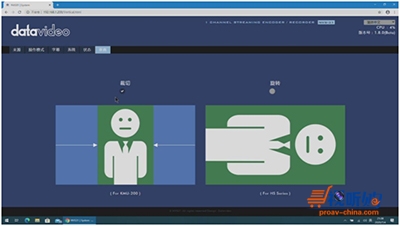

在【垂直】选项下可以设置,视频的【裁切】和【旋转】设置,可根据需要设置视频的播放方式。

推流模式下的两种应用方式

垂直功能可以让您切换推流视频的显示方向。

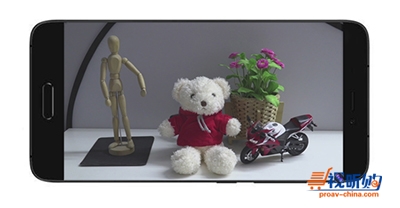

第一种裁切方式,可以将KMU-200切换台的视频输出为16:9模式并且裁切左右黑边进行编码。

将访谈类节目用于网络直播,通过手机端观看节目时使用这种方式,可以避免使用摄影机L支架翻转摄影机,尤其是在使用广播级别摄影机时候。

适用于短视频手机直播访谈类节目的应用。

第二种方式旋转:适用于影片制作现场

若摄像机倒放此模式可将视频旋转为正,主要是在翻转画面的情况下的应用。

采集后的全高清信号可即时推流到各大热门直播平台,并存储文件在SD卡上,KMU-200可以帮你实现包括摄像机控制、音频调音、流媒体推流、备份录像等功能,可谓麻雀虽小五脏俱全,真正做到一人一机即可完成多工种直播作业。

小技巧提示:

若遗失装置的 IP 地址,您可以通过以下方式重置网络设置:

1将机器关机。

2按住 RECORD 和 STREAM 按键的同时将 KMU-200 开机。

3等待约 5 秒钟的时间直到 RECORD 和 STREAM 按键灯亮起即可放开。

4默认 IP 地址为 192.168.1.60。

使用控制按键开启关闭推流操作【STREAM】按一次开启推流,关闭推流按住【STREAM】按键大约2秒停止推流操作。

使用控制按键开启关闭录像操作【RECORD】按一次开启记录,关闭记录按住【RECORD】按键大约2秒停止记录操作。
