NDI技术应用之外部SDI/HDMI信号如何输入电脑?

时间:2020/08/11 来源:专业视听网

关键词: KILOVIEW千视、SDI/HDMI信号

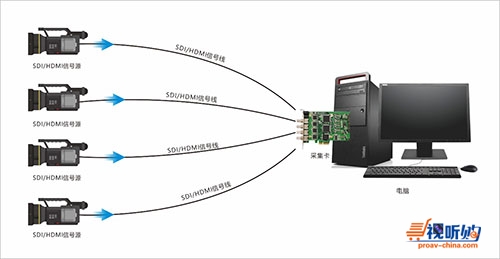

 当您需要将外部摄像机、无人机、游戏机等SDI/HDMI视频源采集输入电脑,进行视频会议、或抖音/快手/淘宝/游戏等网络直播时,市场上有采集卡物理连线方案和NDI网络连线方案可选。采集卡方案需在电脑加装采集卡(或连接采集盒),通过SDI/HDMI物理信号线连接,一对一信号传输。

NDI传输方案是一项更高效的IP化传输方案,在电脑端安装NDI发现软件,将尺寸小巧的NDI编码器连接信号源和现场IP网络,即可实现任意SDI/HDMI信号的多通道传输。该方案具备以下应用优势:

1)节省现场布线:现场仅需将NDI编码器安装在摄像机上连接信号源和网线,后端电脑联网即可轻松完成部署,省去复杂的SDI/HDMI连线,省去电脑硬件安装,且传输距离不受限(同一局域网内传输即可)。

2)多通道传输:后端电脑可接收前端任意视频源,或者前端任意视频源可被后端多个电脑同时接收(通道数量和现场网络带宽相关)。

3)低延时高同步性:NDI传输端到端延时低至100ms以内,且已实现精准的帧同步。

下文将以摄像机加入电脑端腾讯会议系统为例,为您详细介绍NDI解决方案的便捷应用。

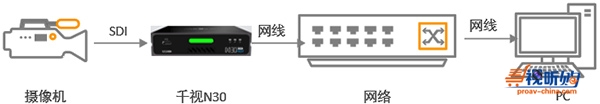

摄像机通过SDI/HDMI线连接到千视NDI编码器(以N30为例),将N30连接到网络交换机,同时电脑也连接到相同的子网,当网络具有DHCP功能的时候,N30设备将自动获取IP,在同一子网下,N30编码后的NDI流,可以被其他NDI设备发现。具体设备连接如下图所示:

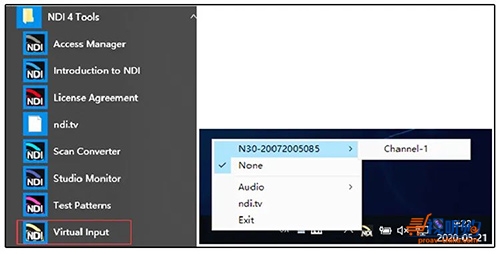

在电脑端安装NDI Tools工具,然后打开NDI Tools工具文件夹中的NDI Virtual Input程序,它将显示在你的电脑右下角工具栏中,右击选择需要接收的NDI设备和通道。

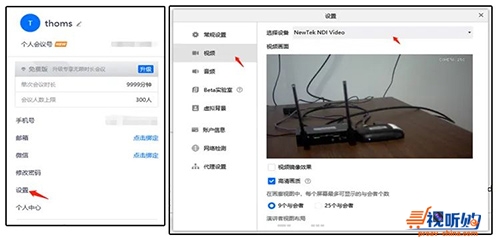

在电脑安装腾讯会议软件,登录腾讯会议软件后,点击个人头像,“设置”-“视频”-“选择设备”下拉列表中选择NewTek NDI Video,腾讯会议软件会接收到经过Virtual Input转发过来的NDI视频。


在“音频”页面中,可以根据会议环境和需求选择合适的扬声器和麦克风,在“麦克风”下拉列表中可以看到NewTek NDI Audio,腾讯会议软件就可以使用NDI流的音频。

正确设置视频和音频参数后,即可邀请其他参会人员进入会议室进行线上视频会议。

千视电子是Newtek NDI技术官方服务商,可为您提供各种高清版、4K 版SDI/HDMI to NDI相关产品和解决方案,产品详情可到千视官网(www.kiloview.com),或关注公众号(KILOVIEW千视),或直接来电咨询:18573192787。官方品质,值得信赖,欢迎大家咨询订购。
