以Symetrix为例小议动态处理之压缩器

时间:2018/02/28 来源:专业视听网

关键词: Symetrix、数字音频处理器、压缩器

压缩器(Compressor),是一种随着输入信号电平增大而本身增益减少的放大器,实质上改变的就是输入与输出信号的比例。压缩器是处理音频动态的重要角色之一,音频扩声系统中大部分时间是将压缩器安装于调音台与功放之间,有些时候也会用于现场音源的处理例如现场乐队的低音鼓鼓声处理,也会应用于音频节目制作、现场扩声处理。

下面以Symetrix数字音频处理器里面的压缩器DSP来对压缩器进行详细讲解。

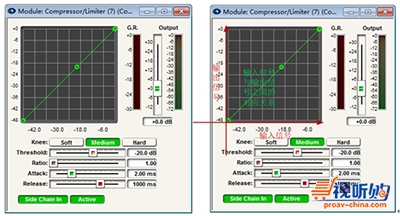

图一                                    图二

如上图二中红色坐标x轴为输入信号电平,y轴为输出信号电平,绿色的线为输入信号与输出信号之间的关系,绿色圆点为设定阈值。压缩器是对高于阈值的电平进行压缩,而低于阈值的电平则保持电平不变,至于压缩后的输入与输出之间的关系取决于压缩比的设定。下面图三和图四我们以阈值为-36dB,压缩比分别为2和3时,我们通过对比就可以看出不同的比值就有不同的输入输出关系。

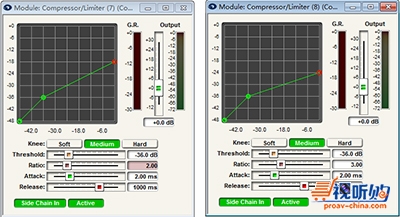

图三(压缩比为2)                      图四(压缩比为3)

通过图三和图四我们可以看出,大于-36dB的信号进入压缩器后,其输出都会小于输入电平,例如-18dB的信号进入到压缩比为2的压缩器后输出为-27dB,如果是进入到压缩比为3的压缩器后输出为-30dB。所以当压缩器的比值数值设置越大,其输出就越接近与阈值。同理可推当压缩比设置为正无穷大时,此时的压缩器就是一个实实在在的限幅器了。

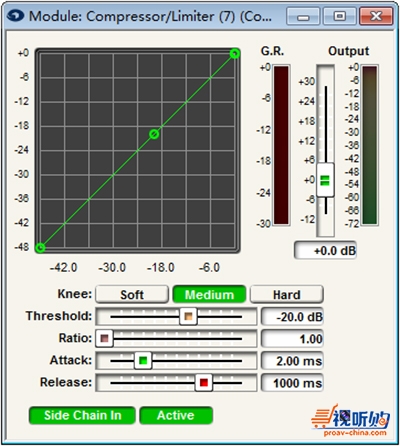

接下来我们对Symetrix压缩器DSP的调试参数进行详细讲解。

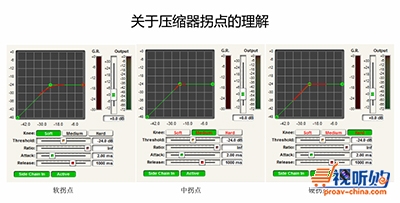

Knee拐点:

确定从线性(低于阈值)到压缩器操作的转变期间的压缩比率。Soft软拐点使音频处理时大与阈值的信号经过压缩器输出变小时发生渐变时变得更加平滑,而Hard硬拐点则使其变化发生突然的转变。而Medium中拐点居于软拐点与硬拐点之间。

Threshold阈值:阈值是设定高于多大电平的信号将按照比值参数进行压缩。形象的表示就是输入高于阈值的电平会根据比值的设定来降低增益。

Ratio比率:确定输入信号高于阈值时,输出降低增益的变化程度。一般来说低于10的比率被看做压缩,高于10的比率被看做限制。

Attack启动时间:指当输入信号大于阈值时,多少时间就会达到对应输出的结果,如果启动时间设置越短,声音在变化时就会显现出棱角而不会有平滑的变化。如果启动时间设置越长压缩器的效果就不会太明显。

Release释放时间:指当输入信号由大到小并小于阈值时,压缩器将按照设定压缩比到1:1输出所需要的时间。

Sde Chain In侧链输入:这是Symetrix压缩器里面才有的一个以第三方的音频信号做参考对本信号进行压缩动作的一个功能。如果按下此按钮时,压缩器使用侧链音频输入来控制压缩。不按下时,则用本输入信号控制压缩(标准操作)。若侧链输入无任何连接且侧信道输入被按下,将不会发生压缩。

G.R.有效:该电平表显示当压缩器在动作时,动作深度和反应时间等都可以通过该表显示出来。

输出推子:控制模块的输出增益的推子。如果压缩器显著地降低了信号电平,可能需要输出增益上升来维持一定的音量,这通常被称作假增益。

市场上各种品牌的压缩器工作原理,调试方法以及对各个参数的理解均相同,只是Symetrix 产品DSP里面的压缩器多一个侧链输入控制功能。以上描述若有不当之处敬请指正。
