感受创新科技与艺术的完美融合——易科国际深圳观澜文化艺术中心剧场案例

时间:2016/03/07 来源:专业视听

关键词: 易科国际专业音频

专业视听网报道】:2016年2月27日,来自全国音响、灯光领域的知名专家及合作伙伴300多位嘉宾齐聚深圳观澜文化艺术中心剧场,参加易科国际举办的“EAW Anna自适应系统发布与试听&E-Coustic声学优化系统鉴赏”活动和音乐会。

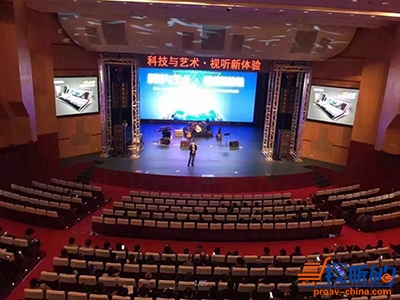

来自全国音响、灯光领域的知名专家及合作伙伴300多位嘉宾齐聚深圳观澜文化艺术中心剧场

此次活动,EAW正式在大中华地区发布中型自适应系统Anna。备受瞩目的E-Coustic声学优化系统也揭开神秘面纱,展示它“声学魔法师”的迷人魅力。Anna自适应系统究竟有何亮点?集成了EAW QX系列扬声器、Powersoft功放、E-Coustic声学优化系统以及High End Systems灯光系统的深圳观澜文化艺术中心剧场,整套应用解决方案是如何出炉的?现场一一为您揭秘。

EAW Anna自适应系统发布与试听——小身材,大作为

27日早上9点40分,EAW全球营销总监Rusty Waite上台致辞,宣布在大中华地区正式推出自适应系统的新成员Anna。随后,易科国际产品经理胡先生向与会嘉宾详细介绍了这款备受关注的新品。

EAW全球营销总监Rusty Waite宣布在大中华地区正式推出自适应系统的新成员Anna

他表示,Anna经过精心设计,既可独立使用,也可作为Anya的外侧补声系统。它的功能可与Anya相媲美,但是外形更小巧,重量更轻便,而且水平覆盖角度更宽,达到100°。用户只需轻点鼠标,即可在数秒内优化Anna阵列,满足任何应用的三维覆盖需求。

现场临时搭建的Anna & Otto自适应系统采用立体声配置:舞台左右两侧各吊挂一个由6只Anna模块组成的阵列,每侧Anna阵列下方堆叠3只Otto模块,提供更多的低音支持。

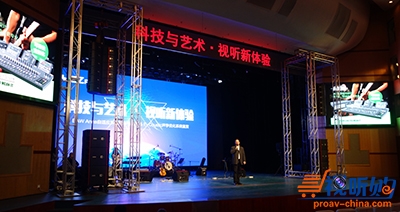

现场临时搭建的Anna & Otto自适应系统采用立体声配置

为了让来宾体会Anna对不同音乐风格的诠释能力,胡先生先后播放了摇滚乐、古典乐、民歌和电子舞曲等多种风格的音乐,让来宾直观感受到Anna & Otto自适应系统不挑剔任何音乐,任何曲风它都能够做到精准还原,并且高频细腻,低频强劲。

来宾在场地内四处走动,感受Anna自适应系统精准、快速调整覆盖范围的能力

在播放音乐的过程中,胡先生通过Resolution软件,快速调整覆盖范围,展示了全场覆盖、近场覆盖、全场加后墙覆盖三种模式,并邀请来宾在场地内四处走动,感受Anna自适应系统精准、快速调整覆盖范围的能力。

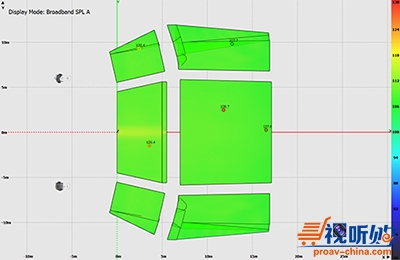

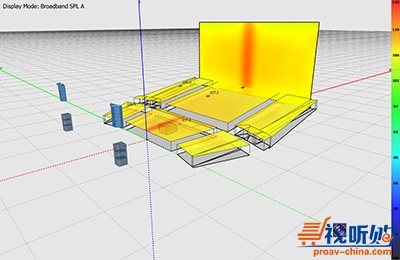

EAW Anna & Otto自适应系统全场覆盖图示

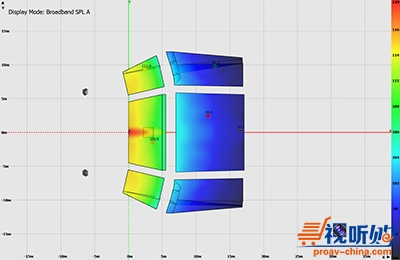

EAW Anna & Otto自适应系统近场覆盖图示

EAW Anna & Otto自适应系统全场加后场覆盖图示

本次活动邀请了经验丰富的Tony Liu老师负责调音工作。Tony老师曾担任2011年深圳大运会开幕式主调音师,“EAW Anya和Anna所采用的自适应性能技术,有效解决了这些问题。我们强调指向性,其实就是为了减少反射。自适应性能技术可以根据需求快速匹配覆盖面,让声音能量更多地打到观众那里,对我们做现场扩声的人而言,是非常实用的。” Tony老师表示。“而这次,剧场本身的音响系统就可以满足演出需求,我觉得非常好,完全是耳目一新的感觉。比我在别的剧场混音轻松多了。”

主扩调音师Tony Liu老师

观澜文化艺术中心剧场建于2003年,建筑面积约2200平方米,共设604个座位,可用于中小型文艺演出和较大型会议。经过十多年的使用,剧场的音响、灯光等舞美设备已经老化破损,影响了剧场的正常使用。

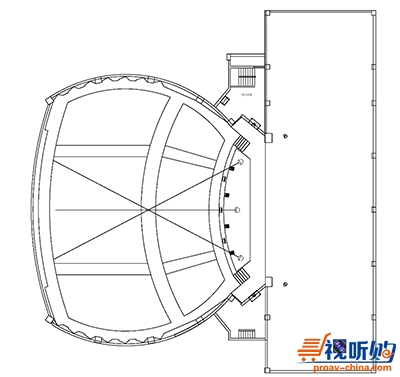

观澜文化艺术中心剧场平面图

“这是一个改造类型项目。甲方要求,升级改造后的剧场效果以满足高端会议、研讨报告和新闻发布为主,同时能够承接各种类型的表演团体和剧目。”工程公司的设计部经理郑先生介绍道。

原有音响系统采用模拟链路,使用多年后,设备陈旧不堪、信号衰减严重,部分扬声器声音失真,无法兼顾演出、会议等多元化扩声需求。通过EASE声学模拟设计软件对剧场进行声场测试模拟后,设计团队决定选用EAW高端扬声器替换原有扩声设备,新增数字信号传输系统,替换原有的模拟传输系统,降低音频信号长距离传输所带来的衰减以及音质损耗。与此同时,利用前端的话筒信号分配器、音频信号分配器以及末端数字功放自带的数字/模拟双输入功能,结合原有模拟调音台对系统做了一套模拟备份,既做到了新旧设备的结合利用,又给系统提供了多一重的保障。

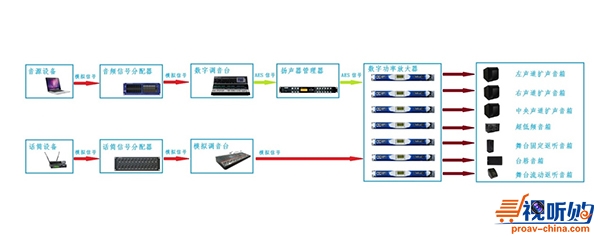

观澜文化艺术中心剧场新的系统拓扑图——扩声部分

根据观澜文化艺术中心剧场的功能需求,主扩声系统采用真正的L、C、R三声道配置。每个声道各选用两只EAW QX364两分频全频阵列扬声器,它们上下组合,隐藏安装在离地约9m高的声桥上。左右声道扬声器主要用于综艺演出时的音乐重放,中置扬声器则可以满足高清晰度的会议扩声及大动态的演出扩声,同时配合E-Coustic系统,实现7.1或全景声电影的播放功能。

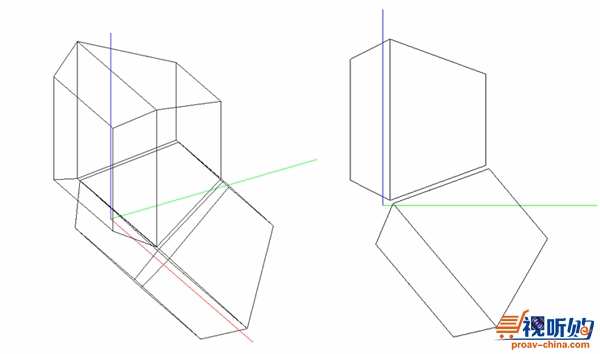

两只EAW QX364两分频全频阵列扬声器上下组合构成音箱组

“QX系列采用虚拟同轴技术,所有频段共用同一个垂直和水平轴,可以实现理想的叠加和出众的一致性。四个低频锥盆以经调试的间距对称分布,将指向性控制引入低频通带。它输出惊人、音质出众,为观澜文化艺术中心剧场提供了先进的应用解决方案。”郑先生表示。

一只MK2364i两分频全频扬声器和一只EAW SB528zR次低频扬声器上下堆叠成一组,隐藏安装在舞台两侧。MK2364i扬声器作为主扩声的辅助音箱使用,同时起到声像调节的作用。为了弥补声桥上的主扩声扬声器对前区直达声覆盖不足及侧向反射声较小的缺陷,舞台台口处安装三只MK8126i两分频全频扬声器,用于台唇补声。

舞台固定返听系统选用两只MK2394i扬声器,它们左右吊挂在舞台口内侧的天桥下,为演员营造良好的声环境,也可在大型会议中,作为主席台人员的扩声扬声器。流动返听系统则由四只EAW VFM129i两分频扬声器组成。

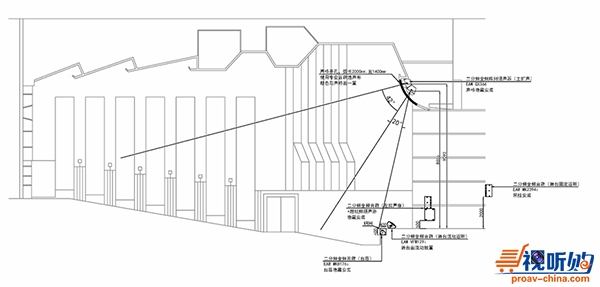

观澜文化艺术中心剧场主扩剖面摆位图

主扩扬声器全部由Powersoft功放驱动。三台K3功放负责驱动左中右声道和次低频扬声器,两台M30D功放负责为拉声像和固定返听扬声器供能,一台M28Q功放用于驱动台唇扬声器,流动返听扬声器则由一台M50Q功放负责。

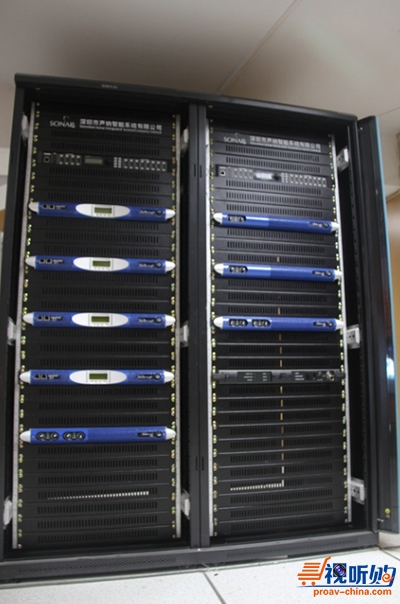

主扩扬声器全部由Powersoft功放驱动

信号处理选用两台EAW UX8800音箱管理器,信号路由及备份系统由一台SymetrixSolus 16音频处理器独立完成。主混音系统则由Allen&Heath GLD112数字调音台、AR2412以及AR84混音机架组成。

在27号的活动上,易科国际副总裁张涛先生与大家分享了观澜文化艺术中心主扩声系统的设计思路,并试听多个曲目。这套系统不仅让Tony老师赞赏有加,同时也以高输出性能以及细腻的音质给来宾们留下深刻的印象。

揭秘观澜文化艺术中心剧场音响系统——声学优化系统部分

观澜文化艺术中心剧场音响系统的另一大亮点是安装了E-Coustic声学优化系统。27日早上,E-Coustic声学优化系统的发明者之一Steve Barbar先生也来到了现场,为大家详解整套系统在观澜剧场的应用。

E-Coustic声学优化系统的发明者之一Steve Barbar先生详解整套系统在观澜剧场的应用

电子声学优化系统与传统的扩声系统并不一样。传统的扩声系统通过电子声学组件来增强音源;而电子声学优化系统则通过电子声学组件来调节所感知的声学环境,从而根据表演类型对已固有建筑声场进行创建、改变或优化。比如一个小型教室,其混响时间可能很短,空间感非常差。但是通过声学优化系统,可以模拟出教堂、音乐厅、山谷等多种场合的自然声场效果。

观澜文化艺术中心剧场安装的E-Coustic声学优化系统主要包括心型指向性话筒、信号矩阵处理器、核心算法处理器、数模转换器、声学扬声器等部分。

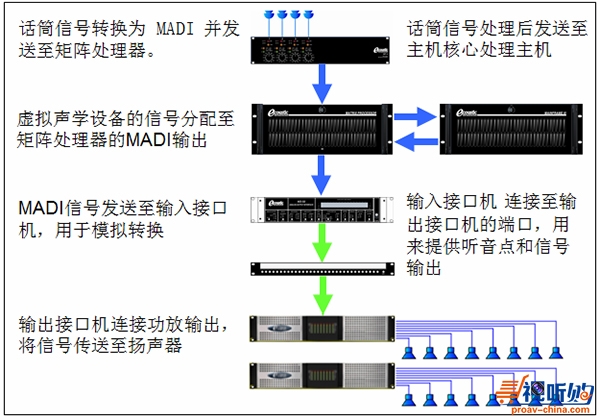

观澜文化艺术中心剧场E-Coustic声学优化系统拓扑图

剧场的舞台台口大约为15米长,高约7.5米。根据拾音范围的大小,一共在舞台上方安装了6只拾音话筒,用于拾取该区域的声源直达声。

话筒信号经过一台MP-8D话筒前置放大器后,转化为MADI信号并发送至Matrix Processor-L矩阵处理器,输出信号在矩阵处理器里经过信号路由,传输至MainfraimeⅢ核心处理主机。根据设置要求,核心主机处理器将自动计算每一个通道最终所反映的结果,并将计算的结果分配给矩阵处理器,矩阵处理器再分配给所对应的扬声器。核心处理主机最多可支持1024个数字处理通道,实际应用的通道取决于所需的扬声器数量。其内置的声学虚拟处理核心通过时变算法模拟出不同环境下的自然混响场,满足观澜剧场会议和表演等多功能需求。经过处理的MADI信号发送至三台AO-32和一台AO-16数模转换器,转化为模拟信号。模拟信号经过4台AT-32信号输出终端,传输至13台ECS-4K4功放,馈送声学扬声器。

“E-CousticMainfraimeⅢ核心处理主机内置4个独立的声学引擎,能够针对不同区域进行不同的声学处理,为我们的系统设计带来了极大的便利。”郑先生对E-Coustic强大的DSP处理能力赞不绝口。

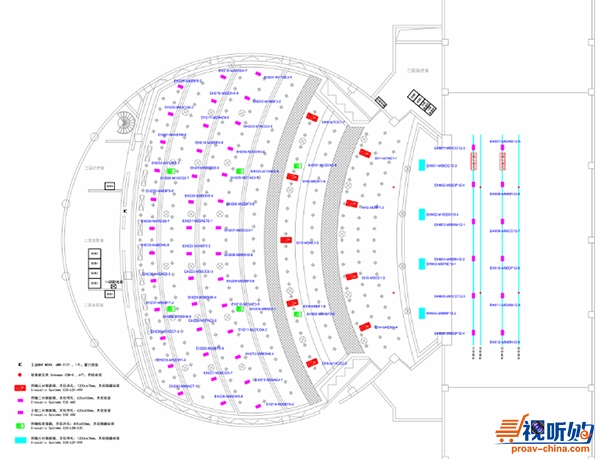

观澜文化艺术中心剧场E-Coustic声学优化系统声学扬声器顶面摆放图

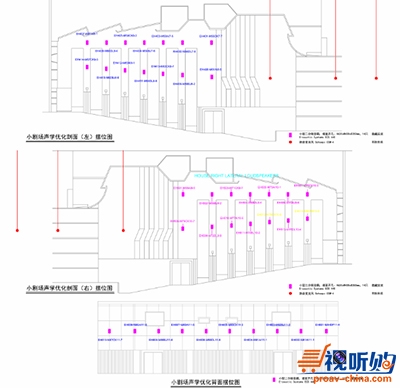

观澜文化艺术中心剧场E-Coustic声学优化系统声学扬声器侧墙与后墙摆放图

观澜文化艺术中心剧场只有一层观众席,未设二层挑台,观众区为一个独立的区域,因此声学扬声器的设计主要分为观众区与舞台区两部分。观众区的整体层高为10米左右,宽约32米,深约24米。经过软件计算模拟,在观众区上方隐藏安装了9只ECS LCF-499同轴三分频扬声器、40只ECS 440同轴两分频扬声器和6只ECS-LSB-S30同轴低频扬声器,左右侧墙各暗装14只ECS 440扬声器,后墙暗装10只ECS 440扬声器,为整个观众区提供包围式覆盖。在靠近舞台区的声桥处,安装了4只ECS LCF-599同轴三分频扬声器,模拟音乐厅声桥,提供足够能量的第一次声反射。由于舞台区域主要供演员使用,因此只需考虑顶部的扬声器覆盖,共安装了12只ECS 440扬声器。

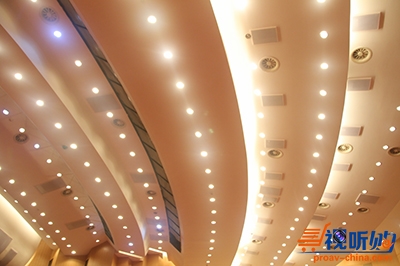

观澜剧场观众区顶部安装了多只E-Coustic系统的声学扬声器

“整套声学优化系统采用数字化传输控制系统,音质效果好、控制方便。它能够以电子手段改变房间的声学环境,满足高端会议与演出对混响时间的不同需求。”郑先生表示。

观澜文化艺术中心剧场的音响系统真的很高大上有没有!如果你以为这就是全部,那就错啦。

这个外表看起来不甚起眼的剧场,不仅集成了先进的音频系统,灯光系统也堪称一流。

揭秘观澜文化艺术中心剧场灯光系统

一谈到灯光系统,郑先生的话匣子根本就停不下来:“原剧场灯光系统主要是为了满足基本的会议功能而设计,大部分灯具为2KW的聚光灯、柔光灯及三基色会议灯,电脑灯具部分仅有4盏已损坏的摇头图案灯以及后期新增的48盏LED PAR灯。升级改造后的剧场效果需满足高端会议及高端演出,同时又需考虑原有灯具的搭配使用,这对我们的系统设计是比较大的挑战。”

在梳理原有灯光部分的设备并进行通电检测,统计能正常使用的灯具后,郑先生及其团队根据剧场的灯光格局,对灯光系统进行了重新设计,将原有的聚光灯及柔光灯用于面光及耳光,部分LEDPAR灯移至舞台两侧当侧光使用,另外新增了电脑图案灯、电脑光束灯、LED PAR灯、摇头电脑LED灯组和数字投影灯。

另外新增了电脑图案灯、电脑光束灯、LED PAR灯、摇头电脑LED灯组和数字投影灯

新增的6台HES TECHNO ARC光束灯和8台TECHNO SPOT电脑图案灯构成了舞台特效灯具部分。光束灯安装在舞台最后一排的灯杆上,作舞台逆光束使用。电脑图案灯安装在中间两排灯杆上,用于舞台整体的图案渲染。

LED灯具主要由96盏新增LED PAR灯和6台百变灯王摇头LED灯组组成,它们均匀分布于舞台顶。新增的百变灯王一个灯组就包含7个LED模块,其中6个模块可以实现水平、垂直摇头并呈现不同颜色,让舞台释放千变万化的独特魅力。

2盏HES DL3F数字投影灯配合舞台灯具对八字墙及声桥部分进行色彩渲染

2盏HES DL3F数字投影灯固定安装在控制室前方,配合舞台灯具对八字墙及声桥部分进行色彩渲染。另外,还配置了一台HES RoadHog4控台,用于数字灯光控制。

“这套灯光系统不仅可以为会议应用提供照明,还具有艺术效果和观赏性,完全能够满足综艺演出的使用需求。”郑先生总结道。

看到这里,有没有觉得观澜文化艺术中心剧场的音响和灯光系统简直燃爆了!

音乐会现场:全场陶醉

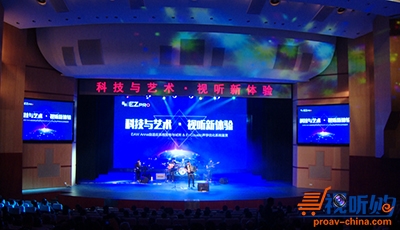

为了让大家真实感受观澜文化艺术中心剧场的声光效果,易科国际在27日下午安排了一场音乐会,特邀深圳市交响乐团、中国著名吉他演奏家吴子彪老师和他的乐队、电音团队深圳制造乐队登台表演。

来自深圳市交响乐团的弦乐四重奏

在E-Coustic系统营造的全新音乐厅声学环境中,深圳市交响乐团演奏的鲍罗丁《第一弦乐四重奏》以完美的弦乐和充沛的能量,调动起在场每一位听众心底最朴实的情感。在长达40分钟的表演中,大家陶醉在音符描绘的情境中,竟无一人起身走动。

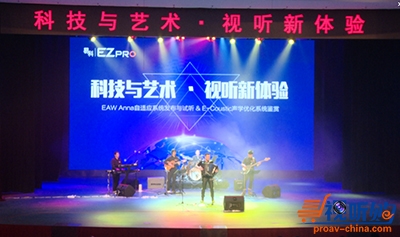

吴子彪老师及其乐队



吴子彪老师及其姐姐、夫人现场合奏了多首夏威夷名曲,轻松、自然的表演将大家领进吉他的奇妙世界。深圳制造乐队作为国内唯一一支以手风琴为主奏的电音乐队,以一首《天空之城》将全场气氛推向高潮。

深圳制作乐队

音乐会结束后,在场嘉宾仍意犹未尽,盛赞E-Coustic系统效果显著、空间感自然,且感觉不到声音来自扬声器,声像与视觉一致。主扩系统输出高,声音细腻,效果十分惊艳。
