维海德将在专业云台摄像机上实现HDR拍摄

时间:2022/09/20 来源:专业视听网

关键词: 维海德、云台摄像机、HDR拍摄

近日,中国音视频通讯行业知名企业深圳市维海德技术股份有限公司(股票代码:301318)宣称,维海德已经在公司4K 60FPS系列专业云台摄像机上成功实现HDR拍摄能力,具有HDR拍摄能力的维海德中高端专业云台摄像机也即将上市,为全球音视频用户提供具有HDR画质的拍摄设备。

以技术为内驱力的维海德向来重视新技术的研发,也一直秉承创立初衷,提供有价值的高清音视频体验。维海德在视频会议、教育录播及直播、网络直播等音视频协作领域有海量用户与合作伙伴,HDR技术加持的专业云台摄像机推出将给广大用户在画质方面的体验带来明显改善。

无论是从1080P的全高清到4K超高清的分辨率,还是30fps到60fps的帧率提升,维海德在主流技术潮流中,一直积极为用户带来更好的画质体验。

如今一场新的视觉盛宴正在音视频协作领域悄然兴起,具有更高对比度、更丰富细腻的色彩过渡的HDR视频拍摄将会刷新大家对画质的感知。

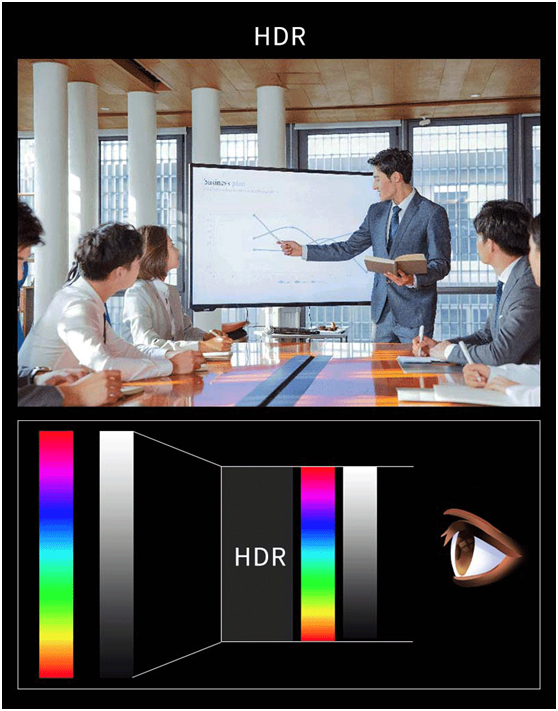

HDR是英文High Dynamic Range的缩写,字面意思就是高动态范围。在计算机图形学与电影摄影术中,HDR是用来实现比标准数位图像技术更大亮度动态范围,亦即更大的明暗差别和色彩细分的技术。

高动态范围成像的目的就是要更接近真实地表示真实世界中从太阳光直射到最暗的阴影这样大的范围亮度。简单来说,就是让图片和视频的观看者能够看到更多的明暗细节。

结合维海德产品与解决方案的主要领域,在视频会议、教育录播及直播、网络直播等领域中实现HDR拍摄,将为用户实际应用带来新的感受。例如在视频会议中高亮大屏幕上的演示的浅色幻灯片、教室拍摄中高亮度大屏幕上演示的课件、网络直播中聚光灯下主播手中的货物等,将不会出现曝光过度,同时也能够清晰拍摄暗处的细节。

目前HDR视频技术的有三大标准:Dolby Vision HDR10/10+和HLG,涉及到从拍摄、存储与传输以及到呈现的全过程。事实上,与其说是标准,不如说这是三种不同的HDR实现方式更为贴切。

HDR几种标准简要对比

HDR视频最重要的一点是具有更细分的亮度的范围,其中一种方式是基于更高的数据细分度来记录数值与亮度之间的关系,这就需要遵从于一个函数Perceptual Quantizer(PQ)感知量化函数,HDR10和Dolby Vision都是基于这个函数。

人眼能感知的亮度变化再0.0001nit至20000nit之间,而PQ感知量化函数能覆盖0.0001~10000nit的亮度范围,每个数值对应每一级亮度并采用绝对亮度值。那么8bit的体系就被排除在外。采用PQ函数的方式中,HDR10峰值亮度可以达到1000nit,HDR10+则可以达到4000nit,Dolby Vision的峰值亮度可以达到10000nit。HDR10/10+采用10bits标识亮度等级,而Dolby Vision则达到了12bits。

HDR10和Dolby Vision方式拍摄的HDR视频固然不错,却有一个很大的问题:其基于显示参考,所以对拍摄设备到后期制作都提出新的要求,同时显示设备也要支持对应标准的高亮度范围才能完整呈现亮度与色深。

以HDR10标准制作的HDR视频在SDR显示设备上显示时,由于视频中存在的亮度、色彩数据超出显示器能力,超出的部分就会被丢弃,这就会造成HDR视频的色彩、亮度等都不正常,反而不如SDR视频。

Dolby Vision标准因为使用12bit记录与制作并使用双层编码,使之可以输出Dolby Vision画质和HDR10画质视频,同时也通过另一层的SDR编码兼容现有的SDR显示设备,但使用需要支付授权费。

因此HDR10和Dolby Vision方式拍摄的HDR视频虽然画质好,色彩还原准确,但具有一定的设备门槛。

这两种HDR的实现方式并不利于广播电视系统的传播,毕竟消费者手中还由大量的SDR显示设备,同时节目播出也有实时性要求。因此英国BBC和日本NHK电视台联合开发的一个全新的HDR标准——HLG(Hybrid Log Gamma)。

HLG则是使用的相对亮度值来记录亮度数据而非亮度绝对值,没有绝对亮度值就不需要RAW元数据,同时因为人眼对高亮度与低亮度的场景的感知并非一致,亮度越高感知差异越不明显,这是HLG能实现HDR效果的关键,而且HLG最高亮度能达到1200nit,因此能够展现相当大范围的亮度,完全能够满足大部分场景的需求。

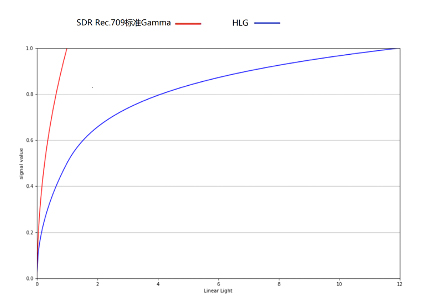

由于HLG方式拍摄的图像的Gamma曲线的100nit以下部分依然能够在传统SDR显示设备上正常显示,超出100nit以上亮度部分则使用对数曲线来控制视频中高亮度部分的亮度分级以获取更大的动态范围。

同时,使用HLG的方式其亮度编码值为相对值,以百分比的形式记录亮度,在实际应用中最大亮度值可以对应显示设备的最高亮度指标。因此,使用HLG标准拍摄的HDR图像可以根据不同显示设备显示出不同程度的HDR效果,其图像既能在HDR显示设备显示出HDR效果的画面,也可以在老款SDR显示设备正常显示。

HLG相比于基于PQ函数的HDR10/10+和Dolby Vision来说最大的区别是HLG是基于场景参考,在一定程度上简化了HDR 视频制作流程,更容易通过摄像设备获得HDR视频。

所以可以继续沿用当前传统的广播电视制作流程,只要使用HLG模式的拍摄设备即可实现。同时HLG也是免费使用的,因此HLG更适合于传统的快速制作的电视节目、直播、录播等场景。目前HLG标准已经在广播电视系统中得到了广泛认可,比如央视的CCTV-4K频道采用的便是用HLG标准拍摄的HDR视频。

同时,HLG标准在摄像设备制造行业也得到广泛响应,不少大品牌已经在其设备中采用HLG标准拍摄HDR视频。所以,拍摄端获取HDR效果的视频和针对广播电视领域应用,HLG才是主流的技术代表。

在室内场景HDR可以轻松应对高亮白屏的场景

维海德图像处理算法平台总工郑永勤介绍,为了让视频会议、教育录播及直播、网络直播、音视频云协作等领域的消费者利用现有显示设备便能够初步体验到更高画质和高动态范围的HDR视频,维海德研发团队经过数月努力,基于HLG标准并通过自研的图像算法成功在摄像机上实现了HDR拍摄。

从维海德摄像机拍摄的HDR视频最终效果来看,其高亮和暗部细节都非常清晰,高亮不过曝、暗部不失细节,画面整体呈现更多的细节,从而带来非常逼真的视觉感受。

在追求音视频技术的道路上,不断有新技术在掀起新的浪潮,而维海德紧追技术潮流——从4K超高清专业云台摄像机、到4K60FPS高帧率专业云台摄像机,再到如今的HDR专业云台摄像机,维海德一直走在技术的最前沿。

维海德正在用强大的研发实力和技术实力抚平新技术的门槛,让更多的用户可以早日体验新技术带来的震撼,维海德HDR专业云台摄像机值得期待!
