说到桥,很多人会联想到古代的石拱桥、现代的长江大桥,或者充满无限浪漫色彩的再别康桥,但今天我给大家聊的是专业音响领域功放的一种连接方式——桥接模式;

 一、为什么要桥接

1、早期功放产品,因元器件参数的限制,单通道无法实现大功率输出,使用桥接模式可以缓解对大功率输出的渴望;

2、功放单通道功率不足以推动大功率尺寸音箱时(例如双18寸超低音箱),需要使用桥接模式满足音箱大功率的需求;

3、为了节约成本,单通道功率越大的功放,价格越昻贵,使用桥接模式可满足大功率输出;

4、现场布线有一定距离,音箱数量较多且功率需求大,环境又比较特殊时,也会采用桥接模式推动多只大功率音箱。

二、怎样去桥接

1、模拟功放

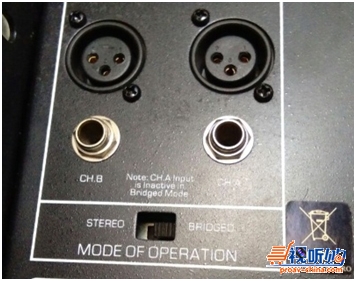

一般输入接口板设有拔码开关见图一,使用桥接功能时需拔向BRIDGE侧;

图一

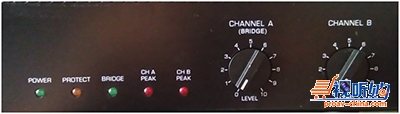

前面板有桥接(BRIDGE)指示灯见图二,使用桥接功能时BRIDGE指示灯会自动点亮;

图二

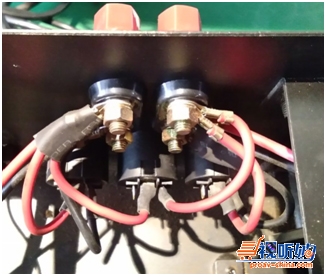

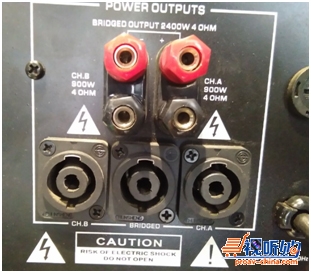

功放输出端连线见图三、四,使用桥接功能时需连接到专业的SPEAKON插座上(不需要改变音箱端SPEKON头,仍然是1+、1-),或者连接到两个输出通道的红色接线端子上(音箱端1+连接功放A通道红色端子,音箱端1-连接功放B通道红色端子)

图三

图四

2、数字功放

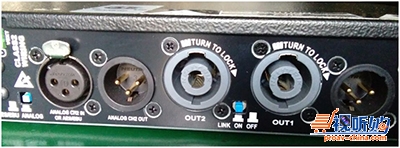

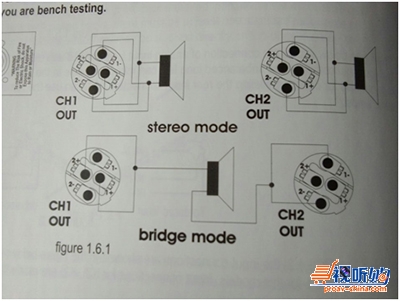

一般接口板输入端有LINK按键;使用桥接功能时需LINK按键在ON状态(见图五),但是无桥接状态指示灯;

图五

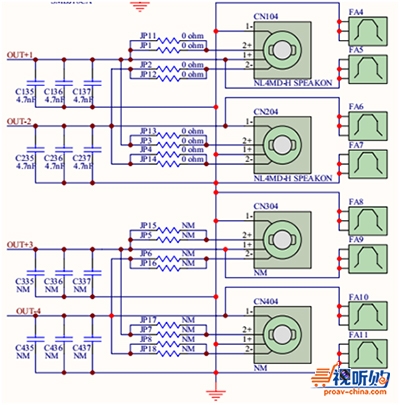

使用桥接功能时,两个输出SPEAKON插座任一端口连接2+、2-(以Powersoft功放M系列为例,见图六);

图六

温馨提示:因数字功放输出功率非常大,为了减小端口接触电阻(降低发热量),最好采用并线连接方式(以Powersoft功放K系列为例,厂家推荐连接见图八),OUT1(1+、2+)连接音箱端的1+,OUT2(1-、2-)连接音箱端的1-;

图七

三、如何计算桥接后的功率

以单通道带8欧负载功率200W为例,此时每个通道U=Ua=Ub=40V;

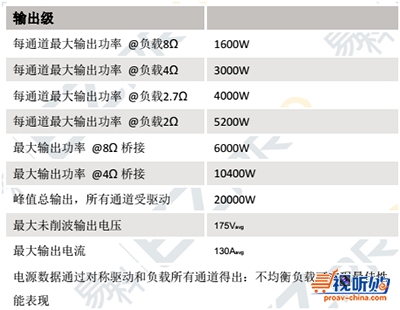

桥接后Uab=Ua-Ub=40V-(-40V)=80V,计算功率时P=U*U/R=80*80/8=800W,相同的输入信号,可以看出桥接后接相同阻抗负载时,是单通道功率的四倍,但在实际应用中,由于功放机器内部电源提供的功率问题,线损、功放内阻等综合因素,一般达不到理想的4倍功率输出,质量较好的数字功放在3.75倍(以Powersoft功放X4为例,单通道8欧负载时1600W,桥接8欧负载时6000W,见图六),

图八

模拟功放满功率时只有2.5左右(以乐富豪MP1800为例,单通道4欧负载时900W,桥接4欧负载时2400W,参数见图四);

以上是只是我对功放桥接功能的一些认知,定有不完善之处,欢迎同仁指正,以便及时修改!
