作为现有Magewell Cloud软件的接替产品，Control Hub的转发架构十分灵活，能够完成不同网络协议之间的转换。通过定义“通道”，用户可以将一路视频输入流以一种或多种协议输出到目的地。Control Hub支持在RTMP、SRT（caller或listener模式）、RTSP和传输流（通过UDP或RTP传输）之间进行转换。本文将介绍如何基于Control Hub实现多协议网络流传输和互转。

所需设备

1、已部署在私有服务器或云托管平台的Control Hub一套。（Control Hub具备固定公网IP，本文为47.104.XX.XX，可通过互联网访问）

2、软件或硬件编码器和解码器各一台。

3、视频源一个。（本文以摄像机为例）

4、笔记本电脑一台，显示器一台。

5、网线和HDMI线缆若干。

操作步骤

1、登录Control Hub的Web GUI，进入“推流通道”页签，点击“添加”，填写通道名称，点击“确定”，新建通道。

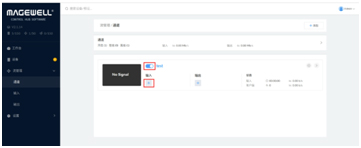

打开通道开关，点击输入的“+”，进入通道信号输入页面。

2、在通道中，用户可以有三种方式为通道添加输入信号：

 已经注册到Control Hub上的美乐威Ultra Stream和Ultra Encode系列编码器，可参考博文《如何基于Control Hub，通过美乐威编解码设备实现快速RTMP或SRT流传输》

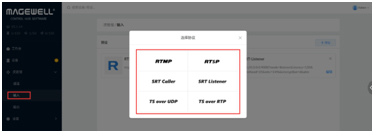

 对于没有注册到美乐威的Ultra Stream, Ultra Encode系列编码器和第三方的编码器。用户可以在“输入”页签里面，先添加预设，选择多种协议。

添加完预设后，在“选择输入”中选择“预设”，勾选刚才预设的SRT或RTSP作为通道信号，点击“确定”即可。

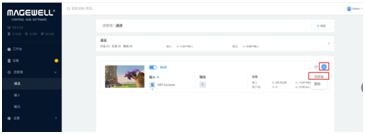

 通过通道的流链接来添加输入信号，点击通道栏右侧“箭头图标”，选择“流链接”

在弹出的页面中，点击“推流”，会提供RTMP和SRT的Stream URL，并自动生成链接，用户可以点击右侧复制按钮，粘贴到编码器中，这样编码器就可以推流到通道中作为信号输入。

3、同理，在通道中，用户也可以有三种方式为通道添加输出信号：

 已经注册到Control Hub上的美乐威Pro Convert系列解码器，可参考博文《如何基于Control Hub，通过美乐威编解码设备实现快速RTMP或SRT流传输》

 对于没有注册到美乐威的Pro Convert系列解码器，和第三方的解码器。用户可以在“输出”页签里面，先添加预设。选择多种协议。

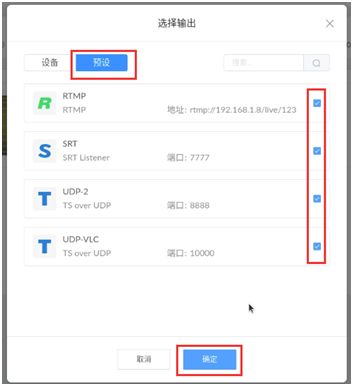

添加完预设后，在通道“选择输出”中选择“预设”，勾选刚才预设作为通道信号，点击“确定”即可。

 通过通道的流链接获得输出信号，点击通道栏右侧“箭头图标”，选择“流链接”。在弹出的页面中，点击“播放”，会提供RTMP和SRT的Play URL，并会自动生成链接，用户可以点击右侧复制按钮，粘贴到解码器中，这样解码器就可以拉取到该通道中的信号输出。

’

4、设置好通道的输入和输出，可以看到通道运行状态。

也可以点击预览缩略图，即可预览信号。

’
