什么是平衡和非平衡音频？

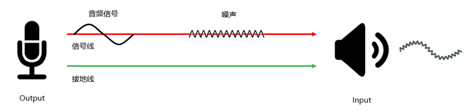

非平衡音频是通过两根线（信号线和接地线）传输一路单声道音频信号。其中，信号线将音频信号传输到需要去的地方，接地线充当信号的参考点。由于不平衡音频会在沿线缆传输时拾取噪声，因此它最适合短距离使用，例如将耳机连接到手机上听音乐，这将有效降低噪声。为更好地解决噪声干扰问题，平衡音频应运而生。

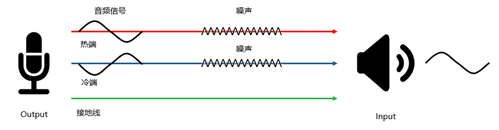

平衡音频是通过三根线（热端、冷端和接地线）传输一路单声道音频信号。与非平衡音频信号线不同的是，平衡音频热端和冷端传送的信号是同一个信号但相位相反。而在信号的接收端，把冷端的信号做一个反向（和热端信号完全相同），再和热端信号合并，得到最终的信号。因此，当冷端信号的相位反转以匹配热信号的相位时，冷信号携带的噪声会与热信号中的噪声相抵消。

常见平衡和非平衡音频接口

常见非平衡音频接口主要有RCA和TS：

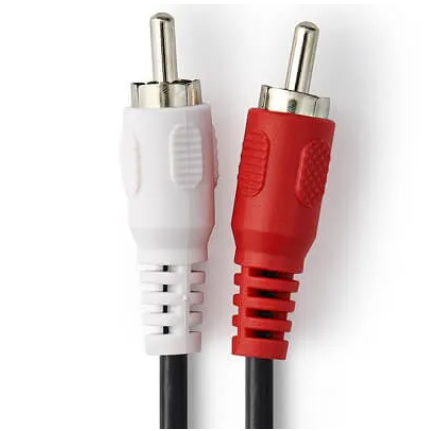

RCA接口的中轴用来传输信号，外沿的接触层用来接地。每一根RCA线缆负责传输一个声道的音频信号，即可通过一对线缆传输立体声，其中红色中轴传输右声道，白色或黑色中轴传输左声道。

TS接口结构如下图所示，“尖”端为信号线，“套”端为接地线。

常见平衡音频接口主要有3针XLR和TRS：

3针XLR常用来传输平衡模拟音频，它有三个接触点，分别为接地、热端(+级)和冷端（-级)，其中热端和冷端分别传送信号相同但相位相反的信号。

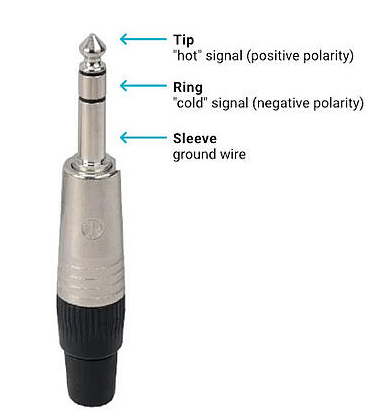

TRS接口结构如下图所示，“尖”端为热端信号，“环”端为冷端信号“套”端为接地线。

如果您的音频信号发送端和接收端设备之间不超过3米，建议使用非平衡线缆来传输音频信号；如果需要从中央舞台连接主持人麦克风，那么音频线缆可能会很长，此时，建议使用平衡线缆来传输音频信号，因为它提供了比非平衡线缆更高保真度的解决方案，被广泛用于长距离音频传输且设备环境复杂的应用场景中。

美乐威Pro Convert AES67是一款兼容多协议的IP音频转换器和采集设备。它具有3.5mm的TRS接口,用于非平衡立体声输入输出。此外，Pro Convert AES67还支持4.4mm的TRRRS接口平衡立体声输入和输出，并可通过附带的分支线缆连接XLR接口。
