4K超清 3机位视频会议互动录播一体机
NK-4K603ERC
概述：
第三代派尼珂3机位4K互动录播一体机是高度集成显示，编码，存储的一体化设备，支持4K H265编码+解码+导播,延时极小200毫秒内。2路直播+录播+导播+网络，无线、手机观看。支持rtsp/rtmp/ts流等协议，支持手机/Pad观看直播及点播。第一机位支持 DVI/HDMI
4K/VGA/YPbPr/CVBS 五种信号；第二机位支持 HDSDI/3GSDI/SDI接入，第三机位：可配rtsp/rtmp/udp ts/http ts流，分辨率支持4K，接入高清4K会议摄像机，输出的图像达广播级画质。解码出来的图像和声音可做为本地第三机位进入编码、导播、存储及点播。设备内置rtmp server，本地及远端流可推流到本地进行直播。支持手机，电脑的rtmp推流软件推流过来。

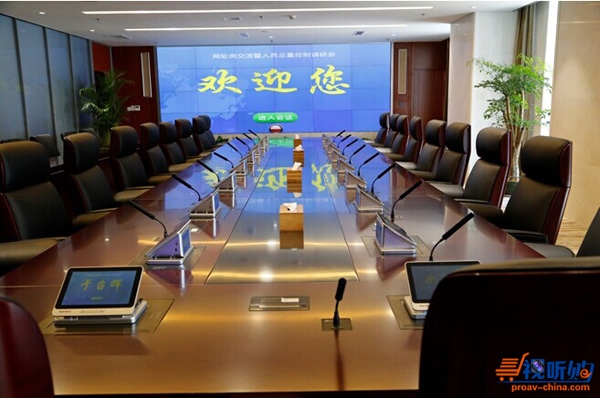

广泛用于学校精品教学、会议室、户外活动、婚庆现场、医疗教学直播、赛事直播、舞台节目表演、酒店直播、信息发布直播、广告发布、KTV直播等场景。
产品特点：
1、系统架构：一体嵌入式主机；
2、视频采集：纯硬件采集方式
3、视频输入接口：1路DVI（兼容HDMI/VGA/YPbPr/CVBS），1路3G-SDI/SDI/HD-SDI，菜单内可设手动选择或者自动侦测输入信号。
4、输入分辨率：支持自动侦测分辨率及帧率功能,HDMI
4k(3840x2160),VGA/HDMI/DVI 640x480 ~ 1920x1200；HD-SDI：1080P/60HZ,
5、音频输入接口：3.5mm立体声, 48khz采样，AAC编码；支持3.5模拟音频或hdmi/sdi数字音频；
6、输出接口：DVI(支持HDMI 4k(3840x2160)，VGA2048x1536@60fps),HDMI/VGA双显，分辨率支持1920x1200@60fps并可设置成1280x720,1920x1080,1024x768等分辨率；HDMI支持4K输出；
7、网口：1个1000M RJ45网络接口，每个网口均支持直播收看，配置；
9、串口：1个RS232，支持网络透明串口模式，支持浏览器直接控制3路摄像机云台；也支持本地模式用于和中控配合，支持录制/停止/切换本地输出/导播等命令；
10、网络流煤体延时：＜=１秒；
11、录制格式：MP4；
12、录播功能：同步录制／同步直播／在线点播／远程导播／本地导播；
13、录播模式：多流多画面(资源模式)／单流单画面(电影模式)/单流多画面(画中画)；
14、支持一路rtsp/ts流解码，分辨率支持4k，解码流可进行导播后录制,直播及点播，支持解码流全屏显示及声音单独输出；
15、外观尺寸有2种可选，1U机架式全铝拉丝氧化机箱，整机功耗≤25w，节能环保；
16、前面板触摸屏支持控制回显模式/录制/系统配置/导播；
17、支持rtmp/http ts/udp ts/rtsp直播协议，内嵌rtmp server功能，不需要安装fms/red5等服务端软件直接实现网页直播；
18、支持浏览器直接观看直播并不用装插件，支持html5点播；
19、提供远程导播软件，可实时监控3画面并实时导播一路导播流，并实时录制，且同时支持网页按纽导播；
20、支持叠加4行字幕，每行字幕可设置开关，字体大小，色彩，坐标，并能支持中英文；
21、支持透明背景logo图片叠加，支持自动叠片头片尾；
22、每路录制文件及直播流均支持1080p60帧H264 HP5.0编码，帧率提高一倍从而可使效果得到极大的提升，彻底消灭切帧现象；HDMI支持4k分辨率及4k分辨率直播，录制及点播；
23、支持开机就录，硬盘录满会自动循环覆盖时间最老文件，支持自动分段且分段时间可设置，彻底实现无人值守的全自动录播；支持ftp自动上传至指定帐号及密码的ftp服务器;
24、USB3.0接口：外接U盘、移动硬盘录像；Wifi网卡/4G网卡，实现无线网络直播。U盘/移动硬盘热拔插，适别到就会自动在本地硬盘和外置磁盘中同时录,由于采用预录技术，录制结束后即可马上拔出，不需要等待时间导出；
25、程序固化在内置芯片中，稳定高效，使用嵌入式Linux系统，不会中毒，可随时断电及长时间开机。用户可自行安装硬盘，彻底摆脱售后烦恼；
26、支持多级用户管理，分管理员用户和一般用户；
27、支持APP用于手机,Pad观看直播及点播，提供android及apple版本的APP，APP用户及密码由管理员设置，支持200+用户，APP支持实时观看直播及vod点播，端对端延时小于3秒，观看页面可直接切换任意通道观看；
技术参数：
|
输入
|
|
视频输入
|
1*DVI，HDMI(4K)，VGA，YPbPr,CVBS
1*HD-SDI/3G-SDI/SDI
|
|
视频输入格式/帧率
|
DVI/VGA：1920x1200，1600x1200，1920x1080，1280x1024，1024x768，800x600，640x480 宽屏1280x800，1280x960，1440x900，1680x1050，1280x720 等
HDMI：4KP30/25(3840x2160)、2KP60(2840x1536)、1080P60、1080P50、1080P30、1080P25、1080I50、1080I60、720P60、720P50、525P、625P、NTSC、PAL
YPbPr/SDI：1080P60、1080P50、1080P30、1080P25、1080I50、1080I60、720P60、720P50、525P、625P、NTSC、PAL
CVBS: PAL、NTSC
|
|
音频输入
|
1路，双声道Line In；内嵌1路SDI数字音频；1路HDMI数字音频
|
|
|
视音频输出
|
|
视频输出
|
1*DVI,HDMI(4K)，1路VGA;
|
|
音频输出
|
1路，双声道Line Out;1*HDMI内嵌;
|
|
|
视音频编码参数
|
|
视频压缩标准
|
H265/H.264
|
|
视频编码分辨率
|
4K/2K/1920*1080/1600*1200/1680*1050/1280*1024/
1280*720/1024*768/704*576（根据不同视频输入分辨率而定）
|
|
自动侦测
|
支持
|
|
视频码率
|
32Kbps-40Mbps可自定义
|
|
视频帧率
|
1—60帧/秒 可自定义
|
|
音频压缩标准
|
AAC
|
|
音频码率
|
16kbps-256kbps
|
|
|
硬盘接口
|
1个，支持2T以上
|
|
录播
|
|
录播模式
|
多流多画面(资源模式)
单流单画面(电影模式)
单流多画面（画中画）
|
|
远程导播
|
支持
|
|
管理
|
开始录制/停止/状态查询
|
|
自动分段录制
|
支持
|
|
循环覆盖
|
支持
|
|
云台
|
1路，网页控制
|
|
手机,Pad观看直播及点播
|
提供苹果,安卓版本APP
|
|
|
录制文件
|
|
格式
|
MP4
|
|
管理
|
浏览器直接管理/ftp客户端均支持
|
|
空间
|
2T(可选配1-16T)
|
|
|
外部接口
|
|
USB3.0
|
1个，USB Host
|
|
串行接口
|
1个，标准RS-232串行接口(网络透明/本地控制可配置)
|
|
网络接口
|
1个，1000M自适应
|
|
前面板
|
3个按键Record/Stream/Source，显示屏显示信息
|
|
|
网络参数
|
|
网络协议
|
支持TCP/IP、UDP、IPv4、IPv6;
支持UDP TS/HTTP
TS/RTMP推流/RTMP
server/RTSP/TCP裸流;
支持HTTP、FTP、NTP;
|
|
|
其他
|
|
电源
|
AC220V
|
|
系统
|
嵌入式Linux
|
|
内置硬盘
|
无
|
|
功耗
|
≤10W
|
|
工作温度
|
-10℃--＋55℃
|
|
工作湿度
|
10％～90％，无冷凝
|
|
尺寸
|
440mm(宽) ×210mm(深) ×44mm(高)
|
|
重量
|
≤1Kg
|
|
