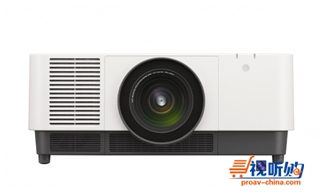

索尼VPL-F1301ZL(VPLF1301ZL)13,600流明WUXGA激光光源投影机
VPL-F1301ZL
一，简介
此类高亮度 3 LCD 激光投影机集出色图像质量、轻松设置、低维护需求等优点于一身，是大型场馆安装的理想之选
安装于会议厅、演讲厅、画廊、博物馆、旅游景点及其他大型场馆中，将随时吸引住观众目光。即使在光线较强的室内，13,600 流明（中心亮度）的高光通量也能确保大屏幕演示效果不凡。
索尼先进的超解像真实创作技术，进一步增强了图像质量。该技术借助强大的图像匹配数据库来优化低分辨率图像，并在不增加数字图像噪点的情况下提高清晰度。
通过索尼的智能设置功能，您可利用不同应用模式的预设选项来优化亮度、冷却系统、色彩及其他投影设置，简化安装调试过程，从而节省时间。您将在不同的应用环境中欣赏到适合该场景的高质量画面。
该系列投影机具有出色的镜头位移调整范围，支持选择多种可更换镜头，能够为各种投影机安装环境（包括天花板较高的教室和大厅）提供更多选择。要实现更大灵活性，您可使用 VPLL-Z4107 镜头将投影机安装在靠近屏幕域的位置，以避开天花板上的障碍物。
二，属性
减少维护
所用激光光源可提供长达 20,000 小时* 的操作时间，而无需更换灯泡，维护需求明显低于传统投影机。
*视使用环境而定。
恒定亮度
在长达 20,000 小时的激光灯源建议使用寿命内，提供稳定一致的图像亮度体验。
网络化控制和监控协议
该系列投影机内置先进的控制、监控和管理系统（如 Crestron Connected™ 和 Extron® XTP™ Systems*），适合集成到 AV 环境中使用。
* Extron 和 XTP Systems 是 RGB Systems Inc 的商标。
轻松边缘融合
无缝拼接来自多台投影机的色彩匹配的图像，在多种不同环境中实现令人惊叹的大屏显示效果。
多种镜头选择
多种镜头可供挑选，能满足多种户型空间和投射需求。快速卸装的卡口座简化了镜头更换步骤。
宽泛的镜头位移范围
在空间受限的环境中放置投影机时，能享受更大的灵活性，防止观众和演示者被光源分散注意力。
镜头位置记忆
可记忆并调用多达六种投影图像大小、位置和宽高比设置，从而为不同环境节省宝贵时间。（需要可选的 VPLL-Z4111 镜头）
时尚的融合设计
将投影机安装到顶部时，采用平整表面设计的轻薄、时尚机身，能够轻松融入多种环境。
三，规格
显示系统
显示系统：3 LCD系统
显示设备：有效显示面积大小1.0’’(25.4mm) x 3, BrightEra LCD 面板，宽高比：16：10
分辨率：6,912,000 (1920×1200×3)像素
纵横比：16:10
分辨率：WUXGA（1920×1200 像素）
投影镜头
聚焦：电动/手动（取决于镜头）
变焦：电动/手动（取决于镜头）
变焦：倍率，取决于镜头
投射比：取决于镜头
镜头位移：电动
镜头位移：垂直/水平范围，取决于镜头
光源：激光二极管
过滤网更换周期（最大）：10,000 H（维护保养）
屏幕尺寸：取决于镜头
光通量：标准模式（中心亮度）13,600 流明 *2
色彩亮度输出：标准模式13,000
流明
对比度（全白/全黑）：3,000,000:1
色域：sRGB 100%（图像模式：sRGB）
可显示扫描频率，水平：15 kHz 至 92 kHz；垂直：48 Hz 至 92 Hz
计算机信号输入最大信号分辨率： 1920×1200
视频信号输入：480/60i、576/50i、480/60p、576/50p、720/60p、720/50p、1080/60i、1080/50i，下列各项仅适用数字信号； 1080/60p、1080/50p、1080/24p、1080/30p *4
梯形校正（最大）：水平+/- 30 度，垂直+/- 30 度
输入/输出（计算机/视频/音频/控制）
输入 A：RGB/Y PB PR 输入接口： 5 BNC（母）
输入 B：RGB 输入接口： 迷你 D-sub 15 针（母）
输入 C：DVI 输入接口： DVI-D 24 针（单链路），支持 HDCP，HDCP： v1.4
输入 D：HDMI 输入接口： HDMI 19 针，支持 HDCP，HDCP： v1.4
输入E：HDBaseT 接口连接器： RJ45, 3 播放
输入 F：可选适配器插槽，适用于 3G-SDI 输入适配器 (BKM-PJ20)
INPUT G：HTML 查看器
输出 1：A 输入/B 输入接口的监视器输出：
迷你 D-sub 15 针（母）
USB-1：A 型 x 1
USB-2：B 型 x 1（用于维修）
远程控制：D-sub 9 针（公）/RS232C
LAN：RJ45，10BASE-T/100BASE-TX/1000BASE-T
噪声
光通量模式： 标准42dB
光通量模式： 经济39dB
操作温度/操作湿度：0°C 至 45°C （32°F 至 109°F）/20% 至 80%（无冷凝）
储存温度/储存湿度：-10°C 至 +60°C（14°F 至 +140°F）/ 20% 至 80%（无冷凝）
电源要求：AC 100 V 至 240 V，10.8 A 至 4.4 A，50 Hz / 60 Hz
功耗（最大）：AC 220 V 至 240 V，1033 W
功耗（待机模式）：AC 220 V 至 240 V，0.50 W（当“待机模式”设为“低”时）
散热：AC 220 V 至 240 V，3524 BTU/h
尺寸 (W x H x D)（不含突出部分）：约 544 x 205 x 564 mm（21 13/32 x 8 1/16 x 22 7/32 英寸）
重量：约 27 kg
遥控器：RM-PJ30
投影镜头：VPLL-Z4107、4008、Z4111、Z4015、Z4019、Z4025、Z4045
可选投影镜头
VPLL-Z4107
投射比： 0:75:1 到 0:94:1 镜头位移 - 垂直范围： +/-50% 镜头位移 - 水平范围： +/-24%
VPLL-4008
投射比： 1:00:1 镜头位移 - 垂直范围： +/-32% 镜头位移 - 水平范围： +/-15%
VPLL-Z4111
投射比： 1:30:1 到 1:96:1 镜头位移 - 垂直范围： +/-99% 镜头位移 - 水平范围： +/-51%
VPLL-Z4015
投射比： 1:85:1 到 2:44:1 镜头位移 - 垂直范围： +/-98% 镜头位移 - 水平范围： +/-51%
VPLL-Z4019
投射比： 2:41:1 到 3:07:1 镜头位移 - 垂直范围： +/-107% 镜头位移 - 水平范围： +/-57%
VPLL-Z4025
投射比： 3:02:1 到 5:58:1 镜头位移 - 垂直范围： +/-107% 镜头位移 - 水平范围： +/-57%
VPLL-Z4045
投射比： 5.56:1 到 7.5:1 镜头位移 - 垂直范围： +/-107% 镜头位移 - 水平范围： +/-57%
注
*1
该数值为近似值。具体维护时间取决于环境或投影机的使用情况。
*2
该数值为中心亮度，标准光输出模式下在屏幕的中心区域进行测量，数值为平均值。
*3
该数值测量及标注方法符合ISO21118国际标准，实际设备数值可能有所不同，亮度和对比度数值根据投影机的使用环境和方法变化。
*4
使用 BKM-PJ20 时
