东莞松山湖国际机器人产业基地（又名XbotPark机器人基地）是在东莞市政府、松山湖国家高新区支持下，由李泽湘教授、高秉强教授等联合发起成立，按照“政府资助、企业化运作”模式建设的孵化载体。自2014年发起创立以来，XbotPark机器人基地至今已经走过了9年。XbotPark机器人基地，这个集合了多功能于一体的硬科技创业社区，每一个建筑、每一处设计，都以创业者为中心，满足他们在研发、创业、生产制造以及休闲娱乐等方面的需求。

用户需求

基地举办的培训活动中，需要清晰录制活动主持人、培训学生以及PPT电脑的总计3路实时画面；且需要3路信号源可以任意组合画面，通过录播USB信号源输出到电脑，作为腾讯会议的信号源使用；整个培训活动需要录制，录制的视频文件后期可回放，可编辑；培训中也要同时可以做到多平台直播；整个操作系统需要简单易上手。

系统架构

考虑到用户的需求，以及未来的扩充性及先进性，Lumens为客户设计了完整方案。整个方案设计以全4K为主轴，配置2台4K摄像机：VC-H717K拍摄讲师，VC-BR75H拍摄学员。同时使用两台电脑，一台用来播放PPT，一台用作腾讯会议电脑。

录直播平台上，2路摄像机信号源及1路播放PPT的电脑信号源接入4K直录播导播平台LC300， LC300录播主机同时支持本地导播和网络导播两种导播模式；且能够实现多资源画面融合模式，即可以融合与会人员画面、会议PPT内容等多机位画面，实现单画面电影模式或多画面多资源模式的采集与录制。录播对信号源录制的同时还能实现画面的切换，合成且可通过自带的USB接口把摄像机和PPT电脑的画面输出给会议电脑作为会议信号源使用。操作界面简洁，设置更方便。

方案特色

1.本地导播与网络导播：LC300录播主机提供满足会议录制功能的导播平台，同时支持本地导播和网络导播两种导播模式；操作界面简洁，设置更方便。

2.多资源画面模式:融合与会人员、会议PPT内容等多机位画面，实现单画面电影模式或多画面多资源模式的采集与录制。

3.多流独立录制:LC300录播主机支持电影模式和资源模式同步录制。可把各路视频信号和电脑信号进行独立同步录制，灵活选择录制通道，生成标准化的高清流媒体文件，便于后期制作。

4.支持多种储存方式:内建大容量4T硬盘，支持外接硬盘，同时支持透网络自动上传到FTP服务器、NAS、云端管理软件。

5.全4K系统：整个系统使用4K设备， 不易过时。

实际应用

2024年Xbotpark机器基地冬令营的开营仪式上，使用了Lumens全4K的直录播系统，配置中控主机及矩阵等设备，使用腾讯会议做到了深圳基地和重庆基地的线上连接。

录播系统通道1接入VC-H717K，录制李教授手持麦克风的演讲过程，通道2录制PPT内容以及腾讯会议的画面，通这里的声音透过麦克风传输给音频处理器，又通过音频处理器分别送给录播主机，现场功放，会议电脑；通道3录制了前摄像机拍摄的观众全景，通道4录制了小会议室的会议画面，同时这里同时还会录制出前边4通道的组合画面，也就是我们讲的PGM画面。

*云台摄像机VC-H717K安裝位置

*通道1：云台摄像机H717K拍摄讲师画面

*通道2：录制PPT画面

*通道3：云台摄像机BR75H拍摄现场观众画面

整个录播的控制界面操作简单明了，非常的容易上手，录制的视频清晰度非常高，看不出有经过编解码的痕迹。

*录播操作界面

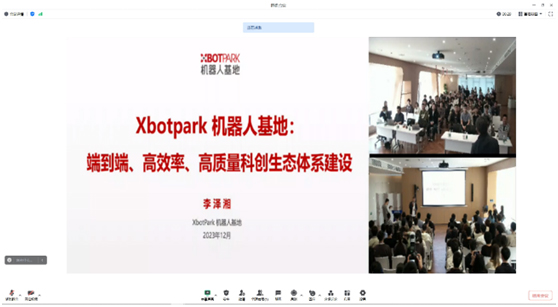

录播可直接透过USB输出PGM画面给会议软件，在腾讯会议【开启视频】菜单内选择视频源----【Lumens LC300 Processor】，在没有导播台的情况下也实现了多画面的组合，非常赞！录制的内容不仅可以存储在本地硬盘里边，同时又可以通过网络直接备份至云端的存储空间里边；透过中控主机可以快捷切换录播的信号源以及摄像机的视角，使用起来非常方便。

*腾讯会议里选择视频源LC300

*通道4：录播合成后的PGM画面

核心产品：

Lumens-云台摄像机VC-H717K

Lumens-云台摄像机VC-BR75H

Lumens-智能录播系统LC300

中控主机

音频处理器
